W rzucie lub widoku 3D można wybrać belki konstrukcyjne i ściany, aby zdefiniować obwiednię układu belek konstrukcyjnych.
- Kliknij kolejno kartę Konstrukcja
panel KonstrukcjaUkład belek. - Kliknij kolejno kartę Zmień | Umieść układ belek konstrukcyjnychpanel Układ belekSzkicuj układ belek.
- Kliknij kolejno panel RysujWskaż podpory. Wskazówka: Kiedy wybierasz podpory, pierwsza wybrana podpora określa kierunek belek. Belki wewnątrz układu belek będą równoległe do tej belki. Możesz to modyfikować w każdej chwili. Zobacz Zmiany w układzie belek.
- Wybierz pierwszą podporę.
Linia szkicu z dwoma uchwytami przeciągania jest wyświetlana nad wybraną podporą. Po dwóch stronach linii zostaną wyświetlone dwie krótsze linie równoległe oznaczające kierunek układu belek.

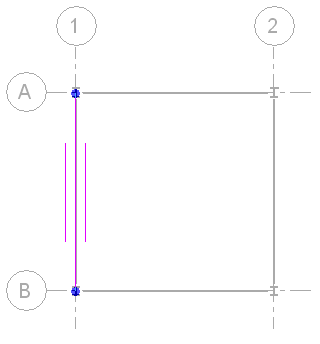

Układ belek stropowych z pierwszą podporą wybraną
- Wybierz pozostałe linie, które określają obwiednię układu belek. Uwaga: Linie muszą układać się w zamkniętą pętlę. Aby utworzyć zamkniętą pętlę linii szkicu, użyj odpowiednich narzędzi edycji (Przytnij, Wydłuż itd.) dostępnych na pasku opcji. Więcej informacji znajduje się w temacie Edytowanie elementów.

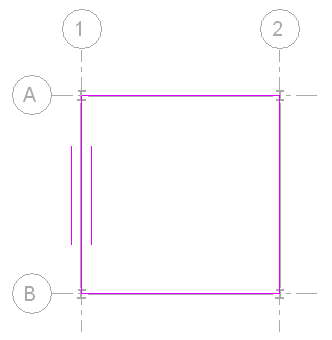

Układ belek stropowych z wybraną całą obwiednią.
Po sprecyzowaniu obwiedni układu belek możesz
- Zmienić kierunek belek, jeśli zachodzi taka potrzeba. Więcej informacji znajduje się w temacie Określanie kierunku belki w układzie belek.
- Zmień właściwości układu belek, jeśli zachodzi taka konieczność. Zobacz Modyfikowanie właściwości układu belek.
- Użyj narzędzia Wskaż podporę lub Linie, aby naszkicować otwór w układzie belek. Więcej informacji znajduje się w temacie Cięcie otworu w układzie belek.
- Kliknij kolejno kartę Zmień | Utwórz obwiednię układu belekpanel TrybZakończ tryb edycji.

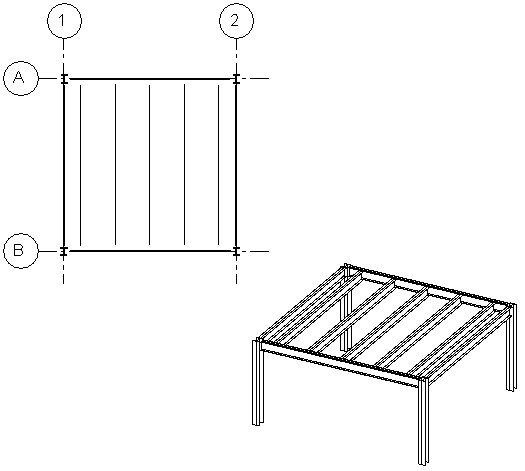

Rzut i widok 3D kompletnego, konstrukcyjnego układu belek.
