Narzędzie Autodesk Revit Model Review jest modułem dodatkowym platformy Revit, sprawdzającym dokładność i spójność projektów oraz wyposażonym w opcje korekcji, co zapewnia kompletność i poprawność modelu.
Przegląd
Ten interfejs służy do tworzenia i konfigurowania sprawdzeń.
Po pierwszym użyciu opcji Zarządzaj w narzędziu pojawia się pusta paleta. Aby rozpocząć, można otworzyć plik sprawdzania zdefiniowany za pomocą rozszerzenia.bcf w menu rozwijanym Plik. Wstępnie zdefiniowana lista znajduje się w menu rozwijanym Plik>>Wstępnie zdefiniowane.
Pliki sprawdzeń mogą być umieszczone lokalnie na każdym komputerze, w położeniu dostępnym w sieci lub w obu tych miejscach. Wstępnie zdefiniowana lista reguł jest sterowana za pomocą pliku C:\Program Files\Autodesk\Model Review\Model Review.config, który można edytować, korzystając z menu rozwijanego Profil. Edycja tego pliku wpływa także na listę rozwijaną w części Sprawdź w narzędziu.

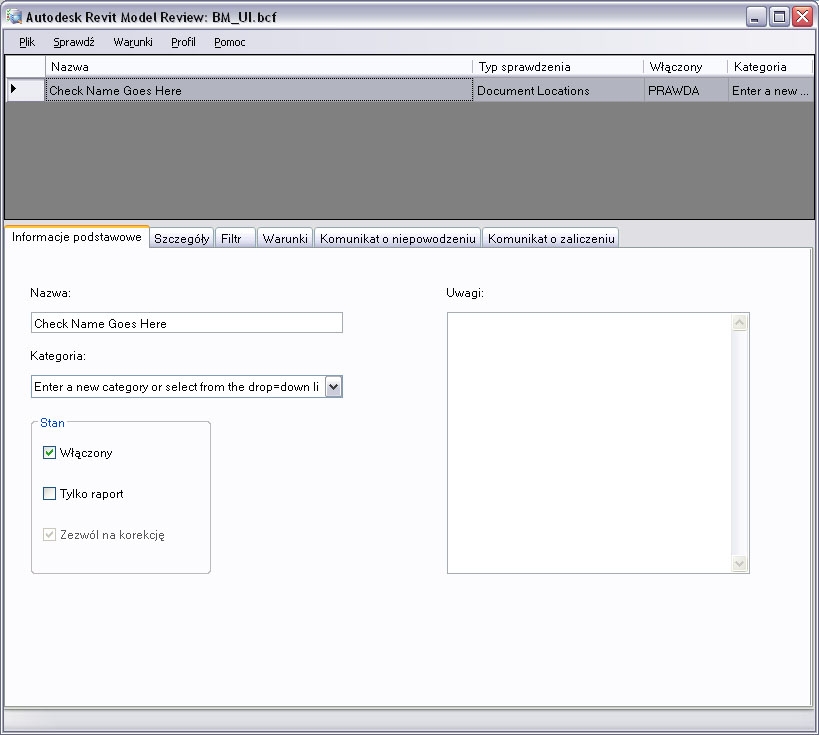

Po otwarciu pliku dostępna jest lista wszystkich poszczególnych sprawdzeń. Interfejs jest podzielony na dwa obszary.
Górny obszar zawiera listę wszystkich sprawdzeń. Wybór reguły w górnym obszarze zmienia szczegóły wyświetlane w dolnym obszarze.
- Informacje podstawowe — minimalna liczba danych do identyfikacji sprawdzenia.
- Szczegóły — ten obszar zawiera kontekst sprawdzenia, informujący o tym czego poszukuje się w modelu.
- Filtr — w celu dokładniejszego wyodrębnienia określonego sprawdzenia do pewnych scenariuszy (np. stosować tylko do pomieszczeń o powierzchni większej niż 9 stóp kwadratowych).
- Komunikat o niepowodzeniu — interfejs HTML typu WYSIWYG. Komunikat ten zostaje wyświetlony, jeśli reguła nie spełnia danych kryteriów.
- Komunikat o zaliczeniu — interfejs HTML typu WYSIWYG. Komunikat ten zostaje wyświetlony, jeśli reguła spełnia dane kryteria.
