Po utworzeniu zakresów kondygnacji można wygenerować dla nich zestawienie. Do przypisywania typów użytkowych lub przeprowadzenia analizy projektu należy użyć zestawienia zakresów kondygnacji. Jeśli zmieniony zostanie kształt bryły, zestawienie zakresów kondygnacji również zostanie zmodyfikowane, aby odzwierciedlić te zmiany.
Aby utworzyć zestawienie zakresu kondygnacji
- Kliknij kolejno kartę Widok
panel Utwórzlistę rozwijaną Zestawienia
(Zestawienie/ilości). - W oknie dialogowym Nowe zestawienie wykonaj następujące operacje:
- W pozycji Kategoria kliknij opcję Kondygnacja bryły.
Jeśli zakres kondygnacji nie jest wyświetlany domyślnie, wybierz opcję Pokaż kategorie modelu w tym widoku. Na liście Filtr wybierz pozycję Architektura.
- Dla parametru Nazwa określ nazwę zestawienia.
- Wybierz polecenie Zestaw elementy budynku.
- Kliknij przycisk OK.
- W pozycji Kategoria kliknij opcję Kondygnacja bryły.
- W oknie dialogowym Właściwości zestawienia wykonaj następujące czynności:
- Na karcie Pola wybierz żądane pola.
Zobacz Wybór pól dla zestawienia.
- Użyj pozostałych kart do określenia filtrowania, sortowania i formatowania dla zestawienia.
- Kliknij przycisk OK.
- Na karcie Pola wybierz żądane pola.

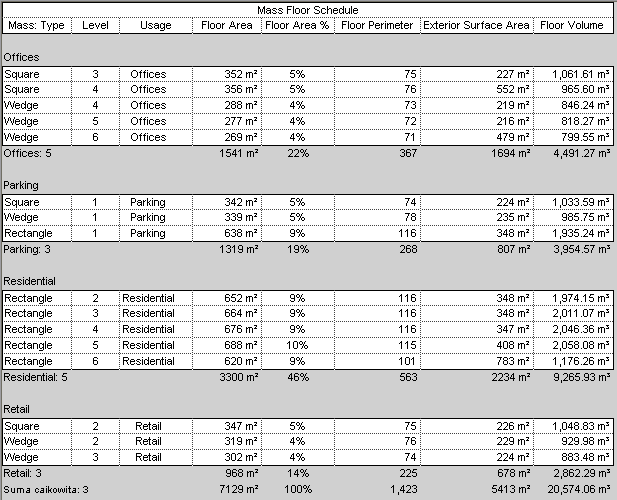

Zestawienie zostanie wyświetlone w obszarze rysunku. Jeśli uwzględniono pole Typ użytkowy, można przypisać typ użytkowy do każdego zakresu kondygnacji w zestawieniu.
