Selecionar comando em referência de desenho

Configura o modo de seleção e o conjunto de filtro, e seleciona os elementos para trabalhar com desenhos.

Acessar

Na Barra de ferramentas de acesso rápido, clique na seta no comando Selecionar.

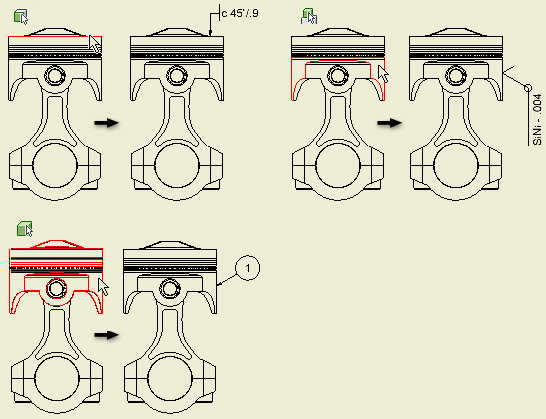

Selecionar modos

Configura o modo para selecionar elementos de peças e montagens em vistas de desenho.

Selecionar prioridade da aresta

Seleciona arestas nas peças.

Selecionar prioridade da operação

Seleciona operações nas peças.

Selecionar prioridade da peça

Seleciona peças.

Selecionar todas as cotas do Inventor

Seleciona todas as cotas da folha atual e as insere em um novo conjunto de seleção.

Selecionar todas as cotas do modelo

Seleciona todas as cotas do modelo da folha atual e as insere em um novo conjunto de seleção.

Selecionar todas as cotas substituídas

Seleciona todas as cotas substituídas da folha atual e as insere em um novo conjunto de seleção.

Nota: Cotas substituídas são cotas com valores alterados ou ocultados.
Selecionar todas as cotas de AutoCAD

(somente disponível para os arquivos DWG) Seleciona todas as cotas de AutoCAD da folha atual e as insere em um novo conjunto de seleção.

Filtros de seleção

Especifica um conjunto de filtros que determina quais elementos podem ser selecionados ao trabalhar em um desenho. É possível personalizar os cnjuntos de filtros utilizando a opção Selecionar filtros. Clique em um filtro para aplicá-lo.

Editar seleção de filtros

Abre a caixa de diálogo Selecionar filtros, onde é possível, para cada tipo de filtro, definir aqueles que deseja ativar. É possível selecionar ou apagar filtros na lista de todos os filtros.

Selecionar todos

Aplica no desenho todos os filtros selecionados em todos os tipos de filtros.

Tipo de filtro do layout

Ativa os tipos de filtro especificados para serem aplicados às vistas do desenho.

Tipo de filtro de detalhe

Aplica um conjunto de filtros para selecionar detalhes como cotas, linhas de centro, marcas de centro e texto. Desativa a seleção de outros elementos, como símbolos.

Tipo de filtro personalizado

Aplica um conjunto de filtros personalizado.
