Referência do desdobramento/redobramento de chapa de metal

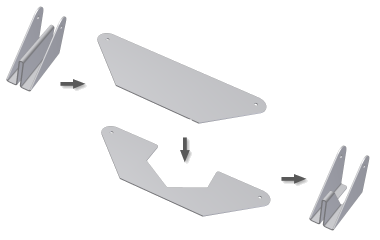

A caixa de diálogo exibida durante o fluxo de trabalho de desdobramento ou redobramento difere somente na identificação das funções como Desdobrar ou Redobrar. Esta referência cobre as duas caixas de diálogo. A caixa de diálogo contém três seções de seleção, uma ilustração contextual e um conjunto de botões na parte inferior.

Acesso:

Na faixa de opções, clique na guia Chapa de metal painel Alterar Desdobrar

ou clique na guia Chapa de metal painel Alterar Redobrar

Referência de desdobramento ou redobramento (A)

Utilize esta ferramenta de seleção para selecionar a face ou o plano de trabalho que vai ser usado para definir a referência com respeito à qual as dobras ou as curvas serão desdobradas ou redobradas. Esta referência é denominada A na ilustração à direita da caixa de diálogo. Ao acessar o fluxo de trabalho, esta ferramenta é habilitada por padrão.

Desdobrar ou Redobrar geometria (B)

Utilize esta ferramenta de seleção para selecionar as operações de dobra ou curva individuais para desdobrar ou redobrar. A geometria que pode ser selecionada com esta ferramenta é denominada B na ilustração à direita da caixa de diálogo. Esta ferramenta não é habilitada até que seja selecionada uma referência.

Utilize esta ferramenta de seleção para selecionar as operações de dobra ou curva para desdobrar ou redobrar. A geometria que pode ser selecionada com esta ferramenta é denominada B na ilustração à direita da caixa de diálogo. Esta ferramenta não é habilitada até que seja selecionada uma referência.

Esboços (C)

Utilize esta ferramenta de seleção para selecionar os esboços não consumidos para desdobrar ou redobrar. A geometria de esboço que pode ser selecionada com esta ferramenta é identificada com a letra C na ilustração situada à direita da caixa de diálogo. Esta ferramenta é desabilitada até que a geometria de desdobramento ou redobramento seja selecionada.

  O principal está visível: quando se desdobra um esboço, uma cópia do mesmo é criada e exibida na face planificada. O esboço original (ou principal) permanece na posição dobrada. Ative esta opção para visualizar tanto o esboço original (posição dobrada) como a cópia desdobrada do esboço.
Caixa de diálogo painel de imagem


As caixas de diálogo Desdobrar e Redobrar exibem uma imagem que muda dependendo da geometria disponível.

Desdobrar: há faces planas

Desdobrar: não há faces planas

Redobrar: há faces planas

Redobrar: não há faces planas



Desdobrar: curva de contorno

Redobrar: curva de contorno



Ativar/Desativar visualização de operação: ativa ou desativa a visualização do resultado da dobra ou do desdobramento.

Ok

Cria (ou altera) um desdobramento ou redobramento usando as seleções especificadas e fecha a caixa de diálogo.

Cancelar

Ignora qualquer modificação executada nos parâmetros ou nas opções e fecha a caixa de diálogo.

Aplicar

Cria (ou altera) um desdobramento ou redobramento usando as seleções especificadas e deixa a caixa de diálogo aberta para continuar trabalhando.
