Em uma vista de planta ou 3D, você pode selecionar vigas estruturais e paredes para definir o limite do sistema de vigas estruturais.
- Clique na guia Estrutura
painel EstruturaSistema de vigas. - Clique em Modificar | guia Colocar sistema de viga estruturalpainel Sistema de vigaEfetuar o croqui do sistema de viga.
- Clique no painel DesenharSelecionar suportes. Dica: Ao selecionar suportes, o primeiro suporte selecionado especifica a direção da viga. As vigas no sistema de vigas serão paralelas a esta viga. Você pode modificar isto a qualquer momento. Consulte Modificando um sistema de vigas.
- Selecione o primeiro membro de suporte.
Uma linha de desenho com dois manipuladores de arraste é exibida sobre o suporte selecionado. Duas linhas paralelas mais curtas são exibidas em cada lado da linha, indicando a direção do sistema de vigas.

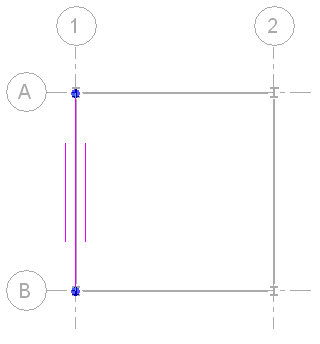

Sistema de vigas com o primeiro membro de suporte selecionado
- Selecione as linhas remanescentes que definem o limite do sistema de vigas. Nota: As linhas precisam resultar em um ciclo fechado. Utilize as ferramentas de edição (Aparar, Estender, e assim por diante) na Barra de opções, como necessário, para criar um ciclo fechado de linhas de croqui. Para obter mais informações, consulte Editando elementos.

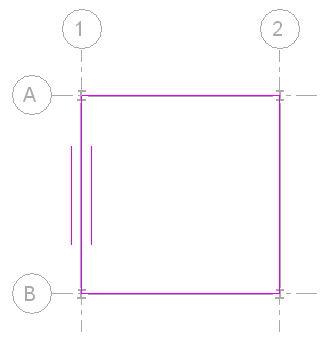

Sistema de vigas com todo o limite selecionado
Após especificar o limite do sistema de vigas, você pode
- Modifique a direção da viga se necessário. Para obter mais informações, consulte Especificando direção de vigas em um sistema de vigas.
- Modificar as propriedades do sistema de vigas se necessário. Consulte Modificado propriedades do sistema de vigas.
- Use a ferramenta Selecionar suporte ou Linhas para desenhar uma abertura no sistema de vigas. Para obter mais informações, consulte Cortando uma abertura em um sistema de vigas.
- Clique em Modificar | guia Criar limite de sistema de vigapainel ModoConcluir modo de edição.

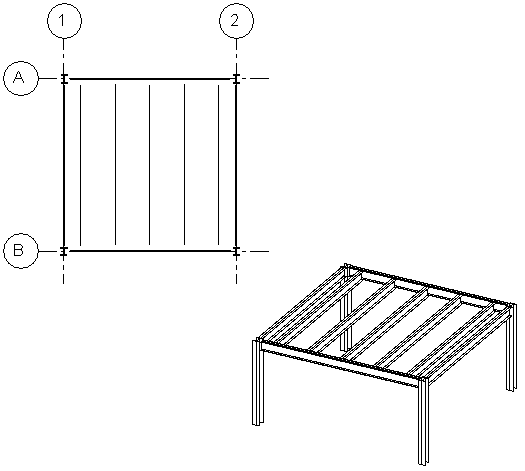

Planta de piso e vista 3D do sistema de vigas estruturais completadas.
