Adicionando um piso estrutural ou um deck

Você cria pisos estruturais ou decks ao efetuar seus croquis. Você pode criar linhas de croqui para as arestas das lajes ao selecionar paredes ou ao usar a ferramenta Linha. Normalmente, o croqui de um piso será criado em uma vista de planta, embora possa ser criado em uma vista 3D, desde que o plano de trabalho da vista 3D esteja definido como o palno de trabalho no qual se deseja colocar o piso estrutural. O topo do piso estrutural é deslocado em relação ao nível em que é colocado. Para obter informações sobre Deslocamento da altura do nível e outros parâmetros para o Piso estrutural, consulte Propriedades do piso estrutural.

Para obter informações sobre pisos estruturais e linhas ocultas, consulte Exibir linhas ocultas de componentes de concreto estrutural.

Para adicionar um piso estrutural

  1. Na faixa de opções, clique em (Piso estrutural).

      Onde está?

    • Guia Arquiteturapainel Construirmenu suspenso Piso Piso: Estrutural
    • Guia Estruturapainel Estruturamenu suspenso Piso Piso: Estrutural
  2. No Seletor de tipo, especifique um tipo de piso estrutural.
  3. Na faixa de opções, clique em (Linha de limite).

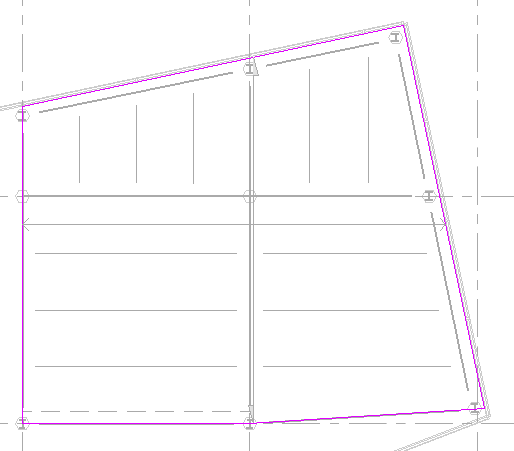

  4. Clique em (Selecionar paredes) e selecione as paredes de delimitação.
    Nota: Ao invés de selecionar paredes, você pode efetuar o croqui de um piso estrutural. No painel Desenhar da faixa de opções, use as ferramentas de croqui para formar o limite do piso estrutural. O croqui deve formar uma condição de ciclo ou limite fechado.
  5. Para alterar a direção do vão, clique em (Direção do vão) e, a seguir, clique na aresta ou linha.
  6. (Opcional) Na Barra de opções:
      Revit Structure
    • especifique um deslocamento para as arestas da laje.
    • especifique um deslocamento para as arestas da laje.
    • selecione Estender para dentro da parede (para o núcleo)
  7. Na faixa de opções, clique em (Modo de edição de acabamento).
Nota: Para adicionar aberturas à um piso estrutural, consulte Aberturas em pisos estruturais.
