Cotas permanentes

Uma cota permanente é uma cota colocada especificamente. As cotas permanentes podem ser exibidas em dois estados diferentes: modificável e não-modificável. É possível modificar uma cota permanente quando a geometria que ela referencia é selecionada.

Se a geometria que uma cota permanente referencia não estiver selecionada para modificação, a cota será exibida com seu tamanho verdadeiro e não estará disponível para modificação. Este comportamento elimina o excesso de cotas, quando elas não são necessárias para modificação.

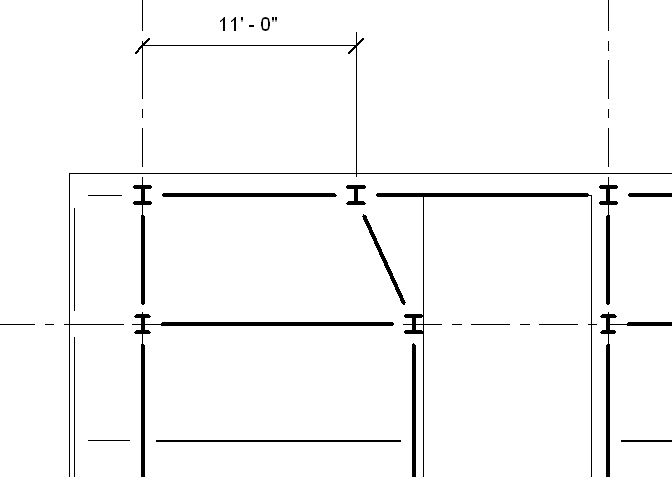

Cota permanente em um estado de não modificável

Revit Structure

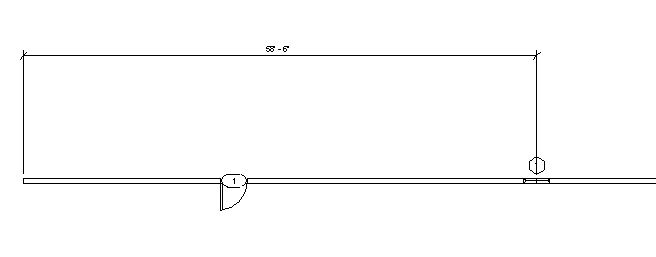

Cota permanente em um estado de não modificável

Ao cotar componentes como portas e janelas, é possível selecionar a aresta da abertura para cotar, ou selecionar o centro do componente para cotar.

Nota: As cotas são como qualquer outro elemento de anotação; elas são específicas da vista. Elas não aparecem automaticamente em todas as outras vistas.
