Создание линейных витражей

1. Откройте вид плана этажа или 3D-вид.
2. Щелкните элемент ("Стена: архитектурная").

   Путь поиска

   • Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Стена"("Стена: архитектурная")
   • Вкладка "Конструкция"панель "Конструкция"раскрывающийся список "Стена"("Стена: архитектурная")
3. В раскрывающемся списке "Выбор типа" укажите тип витража.
4. Для создания витража со схемой автоматической разрезки по горизонтали и по вертикали задайте для типа стены свойства расположения по вертикали и по горизонтали.

   Подробные сведения приведены в разделе Компоновка элементов витражей на основе типа.

   Внимание: Следует сделать схему разрезки независимой для того, чтобы переместить ее после построения стены. Для этого выберите схему разрезки витража и на палитре свойств в разделе "Прочие" выберите для параметра "Ассоциация типа" значение "Независимый". Другой способ: можно выбрать схему разрезки и щелкнуть на отображаемом фиксаторе. Если схема автоматической разрезки является независимой, ее положение остается неизменным при изменении размеров стены или изменении компоновки схемы с использованием свойств типа витража. Этот параметр позволяет точнее задавать расположение отдельных сеток после их создания. Сетка, размещенная на витраже, не участвует в расчетах.
5. Создайте стену одним из указанных ниже способов.
   • Рисование стены: по умолчанию активен режим "Линия". (Если он не активен, выберите вкладку "Изменить | Разместить стену"панель "Рисование" ("Линия") или выберите другой инструмент рисования). См. раздел Эскизы.

     С помощью функции интерактивных размеров можно в процессе рисования стены быстро задать ее размер путем ввода значения с клавиатуры. См. раздел Интерактивные размеры.

     Если требуется обратить ориентацию стены относительно линии привязки, в процессе рисования стены нажмите клавишу пробела. Тип используемых геометрических элементов (прямоугольников, окружностей, дуг) не влияет на возможность изменения ориентации стены.

   • Выбрать линии (): выбор существующих отрезков. Допускается указание линий модели или кромок элементов: крыш, панелей витража, других стен.
   • Выбрать грани (): выбор формообразующей грани или грани обобщенной модели. Обобщенные модели создаются по месту или на основе семейства. См. раздел Создание стен по граням формообразующих элементов.
     Совет: Клавиша Tab служит для выделения всех вертикальных граней формообразующего элемента или обобщенной модели. После этого можно одновременно разместить стены на каждой из выделенных граней.

   Для завершения работы с инструментом "Стена" нажмите клавишу ESC два раза.

6. Для изменения типа панели выполните следующие действия.
   1. Откройте вид фасада или другой вид, на котором отображаются панели витража.
   2. Выберите панель.

      Наведите курсор на край панели и нажимайте клавишу Tab до тех пор, пока панель не будет выбрана. Затем выберите ее щелчком мыши.

   3. Выберите требуемый тип панелей в раскрывающемся списке "Выбор типа".
7. Если эскиз витража был построен без схемы автоматической разрезки (Компоновка элементов витражей на основе типа), можно добавить схемы вручную. См. раздел Добавление схем разрезки стены.
8. При необходимости добавьте импосты по линиям сетки.

   См. раздел Размещение импостов.

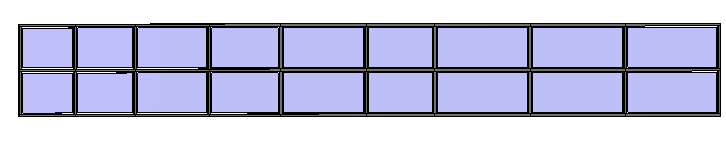

Построенный витраж
