Подрезать вид в плане задней секущей плоскостью

При наличии элемента, проходящего через несколько уровней (например, наклонной стены), может потребоваться разрезать вид в плане по задней секущей плоскости. Если достаточно отображать стену на виде в плане так же, как она представлена в зоне обзора на уровне 3, можно вырезать стену из вида с помощью параметра "Глубокая подрезка".

Эта функция включается с помощью параметра "Глубокая подрезка" для вида в плане. Задняя секущая плоскость определяется параметром "Глубина проецирования", который входит в группу свойств "Секущий диапазон" для вида.

Прим.: В план входят виды плана этажа, виды зеркального отображения потолка, подробные виды плана и виды выносных элементов плана.
Revit Structure
Прим.: В план входят виды плана несущих конструкций, подробные виды плана и виды выносных элементов плана.

Пример

На следующем рисунке показана задняя секущая плоскость.

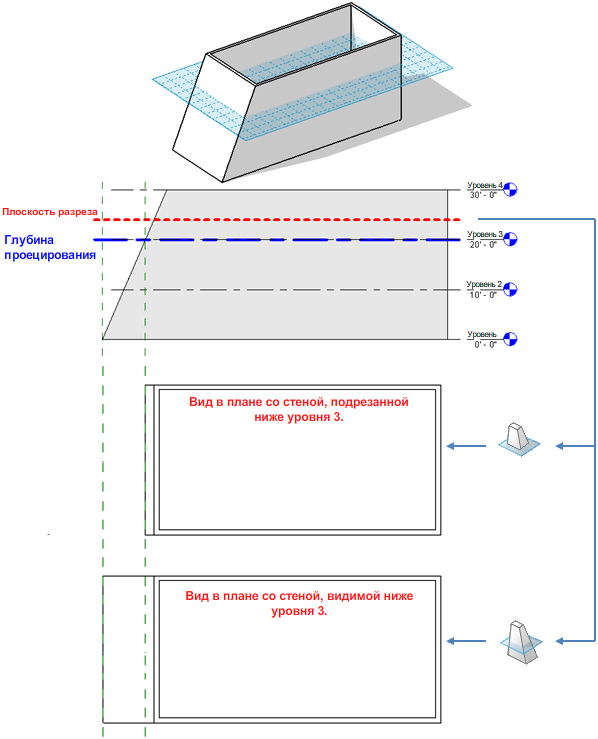

На следующей иллюстрации показаны плоскость разреза и глубина проецирования для данной модели, а также представления вида в плане, соответствующие разным значениям параметра "Глубокая подрезка": "Подрезка без линии", "Подрезка с линией" и "Без подрезки".

Области планов привязаны к параметру "Глубокая подрезка" для их исходного вида, но зависят от своих собственных параметров "Секущий диапазон".

Элементы, которые имеют условные обозначения на определенных видах (например, балочные системы), и неподрезаемые семейства остаются неизменными при подрезке вида в плане задней секущей плоскостью. Они отображаются и не подрезаются.

Это свойство не влияет на изображение при выводе на печать.

Подрезка вида в плане задней секущей плоскостью

  1. В окне "Диспетчер проектов" выберите вид в плане, который требуется разрезать задней секущей плоскостью.
  2. На палитре свойств в разделе "Границы" найдите параметр "Глубокая подрезка".

    Параметр "Глубокая подрезка" может быть задан для видов в плане и видов площадки.

  3. Нажмите кнопку в столбце значения.

    Появляется диалоговое окно "Глубокая подрезка".

  4. В диалоговом окне "Глубокая подрезка" выберите требуемый режим и нажмите "ОК".
  5. (Необязательная операция) Выберите "Секущий диапазон" и измените параметр "Глубина проецирования" при необходимости. Уровень, выбранный для параметра "Глубина проецирования", определяет место подрезки вида при включенном свойстве "Глубокая подрезка".
