Выбор комнаты

Комнаты можно выбрать на видах в плане и видах в разрезе. Выбрав комнату, можно проверить ее границы, изменить ее свойства, удалить ее из модели или переместить ее в другое местоположение.

Чтобы выбрать комнату, наведите курсор на изображение комнаты до появления изображения опорных линий и щелкните левой кнопкой мыши. Также можно навести курсор на периметр комнаты, нажать клавишу Tab до появления изображения опорных линий, а затем щелкнуть левой кнопкой мыши.

Выбранная комната на виде в плане

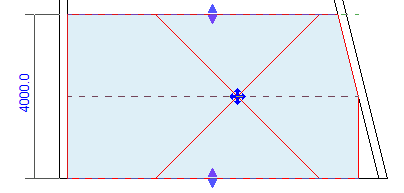

Выбранная комната на разрезе

Переместите выбранную комнату, используя операцию перетаскивания с помощью элементов управления перемещением. Если для комнаты есть марка, переместите марку вместе с комнатой, выбрав и перетащив их в новое местоположение. Другой способ: можно удалить марку, переместить комнату, а затем вновь создать для нее марку в новом местоположении.

Выбрав комнату на разрезе, можно визуально проверить ее верхнюю и нижнюю границы и при необходимости скорректировать их с помощью ручек в форме стрелок. См. разделы Помещения на видах в разрезе и Графическое изменение высоты комнаты.
