Графическое изменение высоты комнаты

На виде в разрезе можно графически изменить высоту комнаты, скорректировав верхнюю и нижнюю границы комнаты. При графическом изменении границ помещения в Revit автоматически обновляются соответствующие параметры помещения: "Верхний предел", "Смещение предела" и "Базовое смещение". (См. раздел Определение параметров высоты помещения).

Графическое изменение высоты комнаты

  1. Откройте вид в разрезе, отображающий комнаты.

    См. раздел Помещения на видах в разрезе.

  2. Выберите комнату, высоту которой требуется изменить.

    См. раздел Выбор комнаты.

    На экране появляются верхняя и нижняя ручка в виде стрелок.Revit

  3. Чтобы изменить верхнюю или нижнюю границу помещения, потяните соответствующую ручку вниз или вверх.

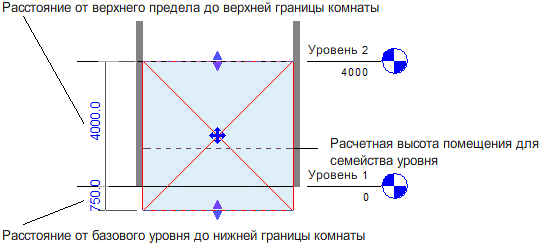

    В Revit отображаются динамические размеры, обозначая расстояние от верхнего предела и базового уровня помещения до верхней и нижней границ. При необходимости можно непосредственно ввести значение. См. раздел Интерактивные размеры.

    Штриховая линия, проходящая через помещение, обозначает расчетную высоту, то есть высоту, используя которую, в Revit рассчитываются значения площади и периметра помещения. Расчетная высота является параметром типоразмера для уровней. См. раздел Расчетная высота. Штриховая линия для расчетной высоты отображается только тогда, когда на виде в разрезе выбрана комната.

При включенном параметре "Площади и объемы" граница комнаты повторяет форму всех наклонных элементов, таких, как крыши, стены и пандусы. При отключенном параметре "Площади и объемы" граница комнаты не повторяет форму наклонных элементов.
