На виде в плане или на 3D виде можно выбрать несущие балки и стены для задания границ балочной системы.
- Выберите вкладку "Конструкция"
панель "Конструкция""Балочная система". - Перейдите на вкладку "Изменить | Размещение границы балочной системы"панель "Балочная система""Эскиз балочной системы".
- Щелкните панель "Рисование""Выбрать опоры". Совет: Первая из указанных опор определяет направление балки. Все балки системы будут параллельны этой балке. Направление балок можно в любое время изменить. См. раздел Редактирование балочной системы.
- Указать первую опору.
Над указанной опорой появляется линия с двумя ручками. Линия, с обеих сторон которой отображается более короткая параллельная линия, указывает направление балочной системы.

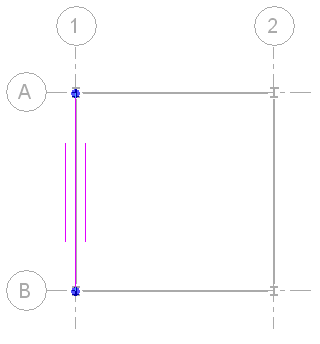

Балочная система после указания первого опорного элемента
- Указать остальные линии, задающие границы балочной системы. Прим.: Линии должны образовывать замкнутый контур. С помощью инструментов редактирования (обрезки, удлинения и т. п.) на панели параметров создайте из эскизных линий замкнутый контур. Подробные сведения приведены в разделе Редактирование элементов.

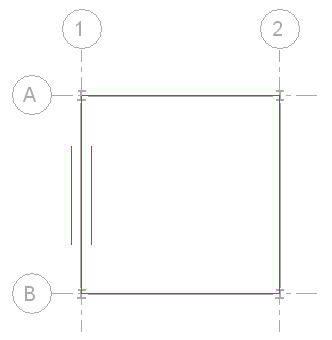

Балочная система с полностью заданными границами
Сформировав границы балочной системы, можно
- При необходимости изменить направление балки. Подробные сведения приведены в разделе Определение направления балки в балочной системе.
- Изменить свойства балочной системы. См. раздел Редактирование свойств балочной системы.
- Построить эскиз проема в балочной системе с помощью инструмента "Выбрать опоры" или "Линии". Подробные сведения приведены в разделе Построение проема в балочной системе .
- Перейдите на вкладку "Изменить | Создать границу балочной системы"панель "Режим" "Завершить режим редактирования".

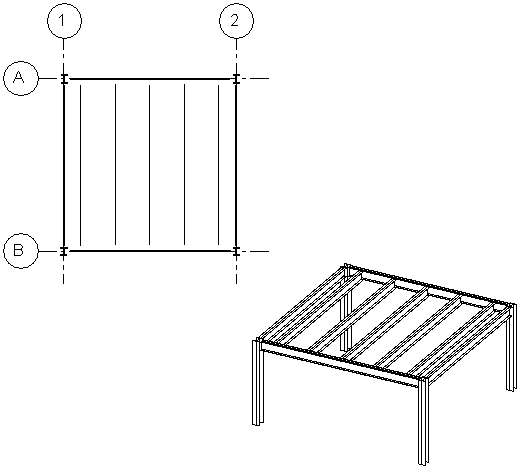

Вид в плане и 3D вид построенной балочной системы
