Создание стеновых ограждений по формообразующим граням

Стеновые ограждения можно создавать на любых гранях формообразующих элементов и обобщенных моделей с помощью инструмента "Стеновое ограждение по граням". Витражные системы, созданные с помощью этой команды, не имеют редактируемых эскизов. Если необходимо получить редактируемый эскиз на вертикальной грани формообразующих элементов, следует использовать витражи.

Прим.: Редактировать эскизы витражных систем нельзя. Для редактирования эскиза следует использовать витражи.

Создание витражных систем по формообразующим граням

  1. Откройте вид, в котором отображается формообразующий элемент.
  2. Выберите вкладку "Формообразующие и генплан"панель "Модель по граням" ("Витражная система по граням").
  3. В списке типов выберите витражную систему.

    Для типа стеновых ограждений можно задать схему разрезки стены.

  4. (Необязательно) Для создания стенового ограждения по одной грани формообразующего элемента выберите вкладку "Изменение | Размещение стенового ограждения по граням"панель "Выбрать несколько" ("Выбрать несколько") для ее отключения. (По умолчанию она включена).
  5. Наведите курсор на грань для ее выделения.
  6. Щелкните мышью, чтобы выбрать грань.

    Если флажок "Выбрать несколько" снят, ограждение размещается на грани незамедлительно.

  7. Если флажок "Выбрать несколько" установлен, выберите несколько граней формообразующего элемента.

    Выполните следующие действия.

    1. При щелчке на невыбранной грани она добавляется в набор выбранных граней. При щелчке на выбранной грани ее выбор отменяется.

      Если грань добавляется, рядом с курсором отображается знак "+", если удаляется — знак "-".

      Совет: Для создания витражной системы на всей форме можно очертить ее рамкой.
    2. Для отмены выбора всех граней и начала процедуры повторного выбора щелкните вкладку "Изменить | Разместить витражную систему по граням"панель "Выбрать несколько" ("Очистить набор").
    3. Выбрав требуемые грани, щелкните вкладку "Изменение | Разместить стеновое ограждение по граням"панель "Выбрать несколько" "Создать стеновое ограждение".

Примеры

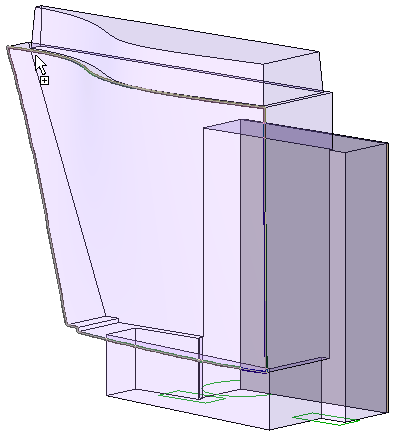

Выделение грани формообразующего элемента

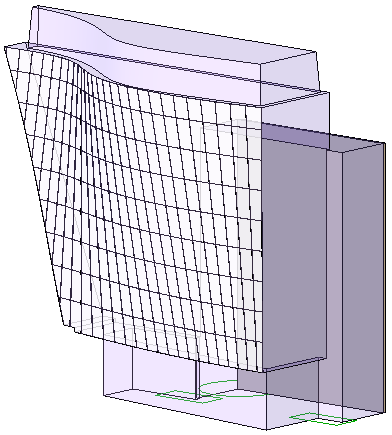

Созданное стеновое ограждение
