В семействах обобщенных моделей и формообразующих элементов стеновые ограждения можно создавать по NURBS-поверхностям (поверхностям, описанным с помощью неравномерных рациональных би-сплайнов). Такие поверхности импортируются из DWG- или SAT-файлов. (См. раздел Импорт формообразующих элементов из других приложений). После сохранения семейства для размещения стенового ограждения на поверхностях NURBS используется инструмент "Стеновое ограждение по граням". См. раздел Создание стен по граням формообразующих элементов.

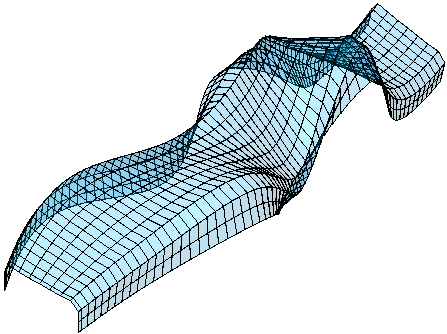

Стеновое ограждение, созданное по NURBS-поверхности
Прим.: Сложные открытые поверхности рекомендуется использовать только в семействах обобщенных моделей. Это же относится и к открытым NURBS-поверхностям (см. иллюстрацию выше). Во избежание резкого падения производительности Revit в экземплярах формообразующих элементов следует использовать простую объемную геометрию. Использование сложных открытых поверхностей в формообразующих элементах сильно замедляет обработку данных. Кроме того, это не дает никаких преимуществ по сравнению с обобщенными моделями.
