Размещение арматурных профилей в основе

Ниже пошагово рассматривается общая процедура добавления арматурных стержней в бетонный элемент.

1. Определите, совпадает ли арматурный профиль с соответствующими отгибами. Важно указать это перед размещения арматурного стержня в проекте, поскольку после этого изменить его в процессе проектирования будет невозможно.
2. Создайте вид, который пересекает элемент, подлежащий армированию.
3. Выберите вкладку "Конструкция"панель "Армирование""Арматурный стержень".
   Прим.: Инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами для арматурных стержней.
4. В списке "Выбор типа" в верхней части палитры свойств выберите требуемый тип арматурного стержня.
5. Необязательная операция. При необходимости щелкните вкладку "Редактирование | Разместить арматурный стержень" панель "Семейство" "Загрузить формы" для загрузки дополнительных арматурных профилей.
6. Выберите требуемый профиль арматурного стержня в списке типов арматурных профилей на панели параметров либо в обозревателе арматурных профилей.

   Размещение плоских арматурных стержней

   Выберите один из следующих вариантов размещения, щелкнув вкладку "Редактирование | Разместить арматурный стержень"панель "Ориентация при размещении"

   • Параллельно рабочей плоскости
   • Параллельно защитному слою армирования
   • Перпендикулярно защитному слою армирования

   Ориентация определяет выравнивание арматурного стержня при его размещении в основе.

   Размещение многоплоскостной арматуры

   Выберите одну из следующих перспектив размещения, щелкнув вкладку "Редактирование | Разместить арматурный стержень"панель "Размещение в перспективе"

   • Верх
   • Низ
   • Спереди
   • Сзади
   • Справа
   • Слева

   Перспектива определяет сторону, с которой семейство многоплоскостной арматуры параллельно рабочей плоскости.

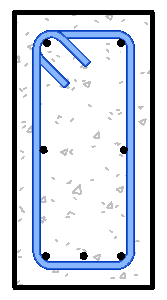

7. Если арматурный стержень стандартного стиля размещается рядом с арматурным стержнем стиля "Хомут/стяжка", выполняется привязка стандартного стержня вдоль кромки стержня стиля "Хомут/стяжка". Это касается как прямых кромок, так и сопряжений и отгибов арматурного стержня типа "Хомут/стяжка". См. раздел "О сопряжениях и отгибах".
8. Щелкните мышью, чтобы разместить арматурный стержень в основе. При необходимости нажмите клавишу Пробел во время размещения, чтобы изменить ориентацию арматурного профиля в пределах опорного элемента защитного слоя армирования. Аналогичным образом можно изменить ориентацию уже размещенного арматурного стержня: выбрать стержень и нажать клавишу ПРОБЕЛ.

   По умолчанию длина арматурного стержня равна длине элемента основы в пределах зоны, определяемой опорными элементами защитного слоя армирования. Для редактирования значений длины перейдите к виду в плане или к виду разреза, выберите экземпляр арматурного стержня и внесите требуемые изменения в положение конечных точек.

9. Необязательная операция. В концах арматурных профилей можно добавлять различные отгибы из числа заранее определенных в программе. См. раздел "Отгибы арматурных стержней".

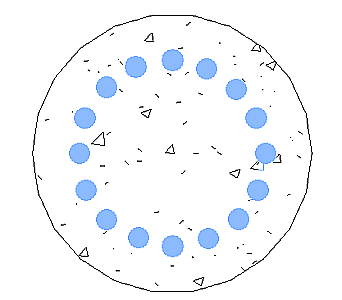

Перпендикулярное размещение арматурных стержней в колонне	Арматурный стержень в балке

Прим.: Чтобы изменить основу арматурного профиля, выберите его и перейдите на вкладку "Редактирование | Несущая арматура" панель "Основа" "Выбрать новую основу". Затем выберите новую основу арматурных стержней.
