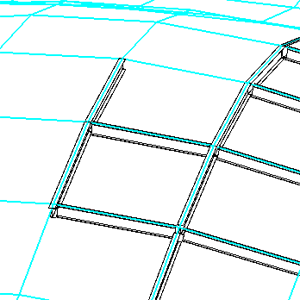

3D балки можно размещать, используя 3D линии, кривые и кромки из геометрии, импортированной из файлов САПР. Эта возможность позволяет инженеру моделировать сложный каркас по размерам на основе данных 3D архитектурного чертежа. Тем самым можно избежать необходимости воссоздания проектных конструкций в Revit с самого начала.
Размещение балок с использованием импортированных чертежей
- Выполните импорт модели в формате САПР. См. раздел Импорт и связывание файлов форматов САПР.
- Откройте 3D вид, на котором требуется разместить балки.
Совет: Измените значение параметра
"Визуальный стиль" на каркас для отображения всех линий модели.
- Перейдите на вкладку "Конструкция"
панель "Конструкция"
("Балка").
- В списке "Выбор типа" выберите тип балки.
- На палитре свойств измените параметры балки.
- Выберите вкладку "Изменить | Размещение балки"
панель "Рисование"
("Выбрать линии").
- На панели параметров выполните следующие настройки.
- Выберите подходящую плоскость для размещения балок. От этого уровня вычисляются смещения конечных точек в направлении оси z.
- Установите флажок "Использование в конструкции".
- Активизируйте режим "3D привязка".

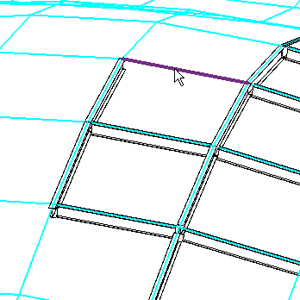

- Наведите курсор на импортированный чертеж. При размещении курсора над ссылками на допустимые 3D линии, кривые и кромки выполняется их выделение.
- Щелкните на допустимых линиях, кривых и кромках для размещения балок.
Балки с общими конечными точками соединяются друг с другом. На них распространяются принципы формирования соединений и разрывов между элементами. См. раздел Соединение и сокращение элементов каркаса и колонн
После размещения 3D балки становятся независимыми от импортированного чертежа. Можно выполнить разрыв связи для чертежа или удалить его из проекта Revit. Это не повлияет на ориентацию размещенных балок.
