Разделение поверхности за счет операции пересечения

Также можно разделить поверхность с помощью ее пересечения 3D уровнями, опорными плоскостями и кривыми, построенными на опорных плоскостях.

  1. Добавьте необходимые 3D уровни и 3D опорные плоскости. Если требуется, постройте кривые на рабочих плоскостях, параллельных форме.
  2. Выберите поверхность, которую требуется пересечь.
    Прим.: Если не удается выбрать поверхность, активируйте параметр "Выбрать элементы по граням". См. раздел Управление выбором элементов.
  3. Выберите вкладку "Изменить | Форма"панель "Разделение" "Разделить поверхность".
  4. Снимите флажок "Линии сетки U" и "Линии сетки V".
  5. Выберите вкладку "Изменить | Форма"панель "Линии сетки UV и их пересечения" "Пересечения".

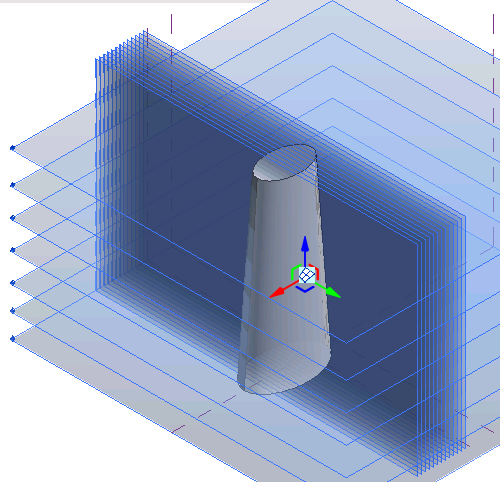

  6. Выберите все уровни, опорные плоскости и кривые, эскизы которых построены на опорных плоскостях, которые должны разделить поверхность.

    (Необязательная операция.) Можно не выбирать уровни и плоскости вручную, а выбрать их в списке именованных ссылок.

  7. Выберите вкладку "Изменить | Форма"панель "Линии сетки UV и их пересечения" "Готово". В противном случае нажмите "Отмена" для пропуска выбранных ссылок и выхода из инструмента "Пересечения".

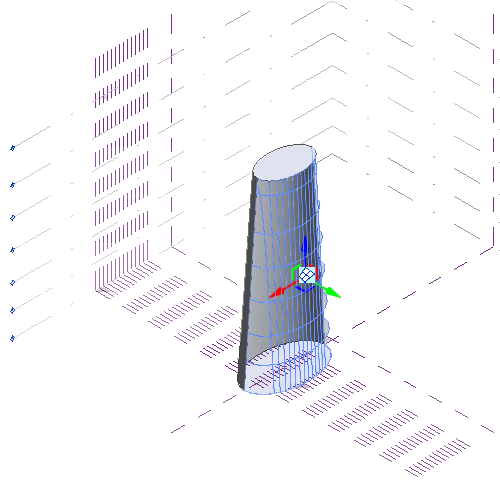

Удаление уровней или плоскостей приведет к удалению соответствующих компонентов на поверхности.

Затем можно сформировать образец, или узор, и применить массив компонентов к полученному разделению поверхности.
