Добавление несущего перекрытия или опалубки

Для создания несущего перекрытия или опалубки следует построить эскиз. Эскизные линии кромок перекрытий создаются путем выбора стен или с помощью инструмента "Линия". Как правило, эскиз пола строится на виде в плане; однако его можно нарисовать и в 3D виде при условии, что в качестве рабочей плоскости для размещения несущего перекрытия задана рабочая плоскость трехмерного вида. Верхняя поверхность несущего перекрытия смещена относительно уровня, на котором оно размещено. Сведения о параметре "Смещение от уровня" и других параметрах несущего перекрытия см. в разделе Свойства несущего перекрытия.

Сведения о несущих перекрытиях и невидимых линиях приведены в разделе Отображение невидимых линий несущих компонентов железобетонных конструкций.

Процедура добавления несущего перекрытия

Выберите на ленте элемент ("Несущее перекрытие").
- Вкладка "Архитектура"панель "Формирование"раскрывающийся список "Перекрытие" "Перекрытие: несущее"
- Вкладка "Конструкция"панель "Конструкция"раскрывающийся список "Перекрытие" "Перекрытие: несущее".
В списке "Выбор типа" выберите типоразмер несущего перекрытия.
На ленте щелкните на значке ("Линия границы").

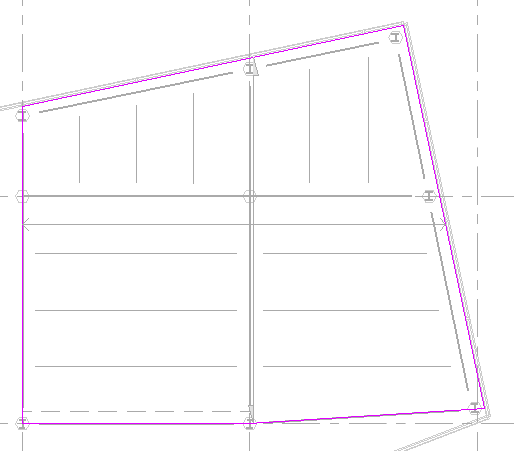

Щелкните на значке ("Выбрать стены") и выберите ограничивающие стены.
Прим.: Вместо выбора стен можно нарисовать эскиз несущего перекрытия. Сформируйте границу несущего перекрытия с помощью инструментов работы с эскизами на панели ленты "Рисование". Эскиз должен образовывать замкнутый контур или формировать граничные условия.
Для изменения направления пролета нажмите значок ("Направление пролета"), а затем щелкните требуемую кромку или линию.
На панели параметров выполните следующие действия (необязательный шаг).
- Задайте смещение для ребер перекрытия.
- Установите флажок "Продолжить до сердцевины стены".
На ленте щелкните на значке ("Выход из режима редактирования").

Прим.: Сведения о добавлении проемов к несущему перекрытию приведены в разделе Проемы в несущих перекрытиях.
