Разделение траекторий с помощью алгоритма распределения

Разделение траекторий и кромок формы для определения узлов, на которых будут размещены компоненты.

При разделении траектории узлы служат для определения положения точек размещения компонентов. Разделение осуществляется путем определения количества делений, расстояний между делениями или путем пересечения с объектами (уровни, вертикальные опорные плоскости или другие разделенные траектории).

  1. В области рисования постройте эскиз модели или опорной линии, на которой будут размещены повторяющиеся адаптивные компоненты.

    Аналогичным образом можно создать форму и использовать ее кромки.

    Линия модели Кромка формы




  2. В области рисования выберите путь для разделения. Если траектория представляет собой кромку формы, нажмите клавишу Ctrl, чтобы выбрать обе части круга или каждую сторону полигона.
  3. Выберите вкладку "Изменение | Линии"панель "Разделение""Разделить траекторию".
    Разделенная линия модели Разделенная кромка формы




Прим.: Аналогичным образом можно разделить цепочки линий или замкнутых траекторий.

По умолчанию траектория разделяется на пять сегментов с шестью равноудаленными узлами (шаблоны британской имперской системы) или на четыре сегмента с пятью равноудаленными узлами (шаблоны метрической системы). При необходимости можно изменить количество узлов и интервал между ними.

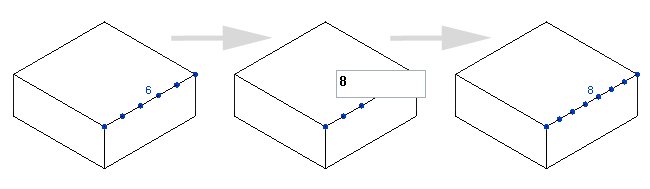

В области рисования отображается количество узлов для разделенной траектории. Щелкните это поле и введите новое количество узлов. Нажмите клавишу Enter для завершения изменения делений.

Аналогичным образом выберите разделенную траекторию и настройте ее свойство "Число" в области "Узел" палитры свойств. При изменении метода компоновки может потребоваться изменение значения свойства "Компоновка" на "Фиксированное число".

Необходимо скорректировать компоновку интервала путем изменения свойств разделенной траектории.

Можно также выбрать разделенную траекторию с помощью клавиши табуляции, чтобы затем разделить ее необходимое число раз.
