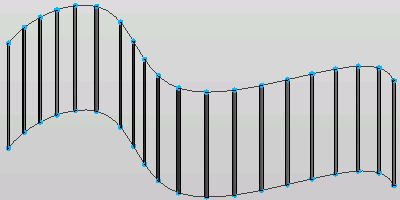

Применяется для разделения траекторий, кромок форм и поверхностей с узлами с целью размещения компонентов и массивов компонентов.
Ассоциативное разделение и повторение облегчает размещение нескольких экземпляров одного и того же элемента в конечной серии. Эти компоненты создаются путем повторения отдельных элементов в 2D и 3D при сохранении параметрических и ассоциативных свойств.
Базовый рабочий процесс для ассоциативного разделения и повторения состоит из следующих действий:
- Нарисуйте эскиз модели или опорных линий (траекторий) и форм (поверхностей), на которых будут размещены повторяющиеся компоненты.
- Выберите линию, поверхность или кромку формы для разделения. Линии или сетки поверхности будут направляющими для размещения секций и адаптивного компонента.
- Выполните разделение траектории или поверхности.
- (Необязательно). Измените интервал и количество секций.
- Выполните размещение и повторение отдельной точки, нескольких точек или массивов адаптивных компонентов.
