OpenSubdiv 修改器

OpenSubdiv 修改器对网格对象执行细分和平滑处理。它还可以读取“基本”堆栈条目中的折缝设置，并将其应用到修改对象。

• “修改”面板 > 作出选择。 > “修改器列表” > “对象空间修改器” > “OpenSubdiv”

“常规控件”卷展栏

迭代次数

细分网格的次数。范围从 0 到 5。

渲染迭代次数

渲染时细分网格的次数。必须选中复选框，该设置才能生效。范围从 0 到 10。

等值线显示

启用并且边可见时（例如，“边面”显示处于活动状态），仅显示原始对象的边。禁用时，将显示所有边，包括细分生成的边。

运行模式

确定如何在明暗处理视口中显示已修改对象。不会影响渲染输出。

• 网格输出将视口中的已修改对象显示为标准网格，仅使用 CPU 进行处理。
• GPU 显示使用显示卡上的 GPU 在视口中显示已修改对象（如果兼容）。此选项的速度通常远远高于“网格输出”模式的速度，但是存在一些限制，如下所示。如果细分模型的分辨率非常高并减慢了视口的反馈速度，则使用“GPU 显示”。

  使用“GPU 显示”模式的限制：

  • 不支持显示对象的阴影和纹理贴图。
  • 对象使用 OpenSubdiv 修改器的堆栈级网格进行显示。更改对象几何体的任何修改器输出（例如，位于堆栈中 OpenSubdiv 修改器上方的“混合”或“扭曲”）将不会显示在视口中。
  • 显示卡必须支持 DirectX 11，并应具备相应的强大功能。如果 GPU 速度非常慢，使用“GPU 显示”模式可能无法提供预期的速度。此外，如果场景共享 GPU 资源（例如，针对显示位图），性能可能会受到影响。

OpenSubdiv 控件卷展栏

顶点

控制如何插补边界边和角顶点。

• 插补边边在平滑后保持为锐边。所有角已进行平滑。
• 插补边和角边和双边角在平滑后保持为锐边。

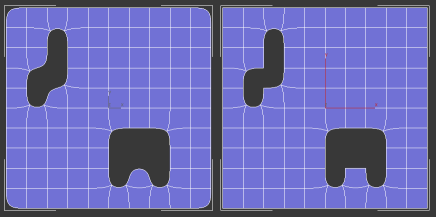

左侧：插补边；右侧：插补边和角

UV 边界

控制如何将平滑应用于边界 UV。下图显示前面的网格已在“UVW 展开”修改器编辑器中进行平滑。

• 双线性(无) UV 未平滑。

• 平滑(仅边) UV 和角已平滑。在平滑后保持为锐边。

• 平滑(边和角) UV 已平滑。边和双边角在平滑后保持为锐边。

• 平滑(始终锐化) 启用时，将平滑不连续边界上的顶点附近的面变化数据（UV 和颜色集）。不连续边界上的顶点将使用锐化规则细分（全部插补）。


传播角

启用时，原始网格中的面变化数据（UV 和颜色集）将应用到“平滑网格”预览的角。

平滑三角形

启用时（默认），则会将细分规则应用于网格，从而使三角形细分更加平滑。

折缝

控制如何在细分过程中平滑折缝。

• 法线不对折缝应用平滑。
• Chaikin 插补关联边的锐度，从而生成半尖锐折缝。在细分折缝边后，将使用 Chaikin 算法确定生成边的锐度。

  此方法可改善具有不同边权重的多边折缝的外观。

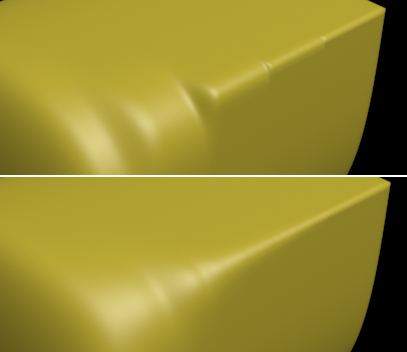

在下图中，六个边的折缝值从左侧的 0.1 增加到右侧的 1.0。上图通过将“折缝”设置为“法线”进行渲染，下面的图通过将“折缝”设置为“Chaikin”进行渲染。后一个选项可显著平滑锯齿效果。

“网格控件”卷展栏

更新选项

更改设置后（如迭代次数）指定更新细分网格的时间：

• 始终更改设置后将立即更新网格。
• 渲染时当您渲染场景时更新网格。
• 手动仅在单击“更新”按钮后更新网格。

更新

更新网格以反映上次更新后所做的更改。渲染和手动设置时应用（请参见上文）。
