练习 2：将引道添加到环形交叉口

在本练习中，您将为其他引道创建几何图形，该引道仍与环形交叉口和指定路线中线动态连接。

选择引道

1. 打开 Roundabout-Approach-Add.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “创建设计”面板 “交点”下拉式菜单 “添加引道”。
3. 单击 Roundabout_ISLAND 路线。

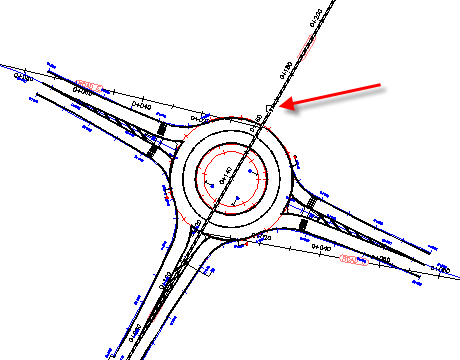

4. 单击道路 D，其位于环形交叉口的北部。


   在练习 1：创建环形交叉口中创建环形交叉口时，已选择道路 D 作为引道，但仅该道路的南端被添加到环形交叉口。路线通过环形交叉口中心点时，仅您单击的路线端被添加为引道。在本练习中，您会将另一端添加到环形交叉口。

5. 按 Enter 键。

   将显示“创建环行交叉口 - 引道”对话框。您使用此对话框来指定在环形交叉口处相交的道路的几何图形和路线特性。

指定引道参数

1. 在“创建环行交叉口 - 引道”对话框中的“要导入的预定义参数”下，选择“RG = 20”。

   您更改此设定后，将用预设值填充“引道参数”部分。您将在练习 4：设置环行交叉口设计标准和预设中了解如何修改和保存这些值以备以后使用。

2. 在“引道参数”下，将“入口喇叭形路段长度”值更改为 75。
3. 指定路线参数：
   • 路线样式：环行交叉口 - 引道
   • 路线图层：0
   • 路线名称前缀：Approach_SN
   • 路线标签集：环行交叉口 - 引道
4. 在对话框的底部，单击“下一步”。

指定交通岛参数

1. 为“要导入的预定义参数”选择“RG = 20”。
2. 在对话框的底部，单击“下一步”。

检查环形交叉口组件

注：

在“标线和标志”页面上，接受默认值。

1. 单击“完成”。

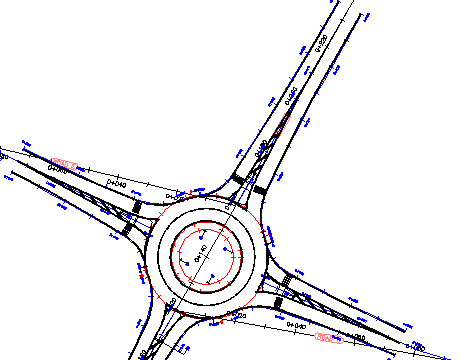

   引道将显示在图形中。


2. 在“工具空间”的“预览”选项卡上，展开“路线”集合。

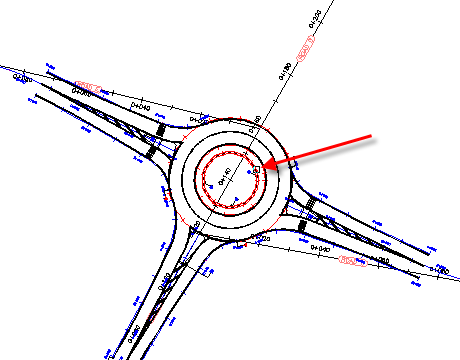

   在本练习过程中已自动创建前缀为 Approach_SN (1) 的路线。

要继续此教程，请转至练习 3：将转弯专用车道添加到环行交叉口。
