将默认样条线用于头发工作流示例

此示例将演示通过默认样条线创建头发和设置头发样式的公用步骤。它将说明如何执行以下操作:

重要: 开始之前,请务必设置 Maya 项目的位置。XGen 会创建大量文件(例如,Ptex 贴图文件),这些文件需要从 Maya 项目目录引用。

创建使用导向的描述

修饰中等和较长长度的头发时,可以使用 XGen 导向创建基本样式。

  1. 选择角色头部的头皮区域,然后选择“XGen > 创建描述”(XGen > Create Description)
    提示: 如果使用基于导向的工作流,请将样条线添加到仅定义角色头部头皮区域的多边形网格。执行此操作使您可以更好地控制使用曲线填充的网格区域。
  2. “XGen”窗口中,设置以下内容:
    • 此描述将生成什么类型的基本体?(What kind of Primitives are made by this Description?)设置为“样条线(用于长头发、藤等)”(Splines (use for long hair, vines, etc))
    • “生成基本体”(Generate the Primitives)设置为“随机横跨曲面”(Randomly across the surface)
    • “基本体的控制方式”(Control the Primitives by)设置为“放置和成形导向”(Placing and shaping Guides)
  3. 单击“创建”(Create)

    网格现已绑定到描述。使用“添加导向”工具在网格曲面上放置导向。

  4. 在 XGen 工具栏上,单击图标 以选择“添加或移动导向”(Add or Move Guides)工具。

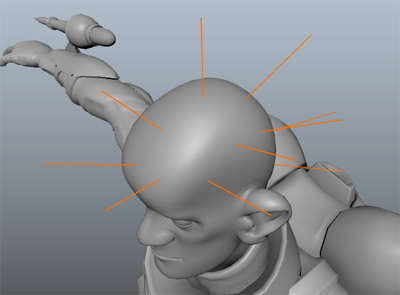

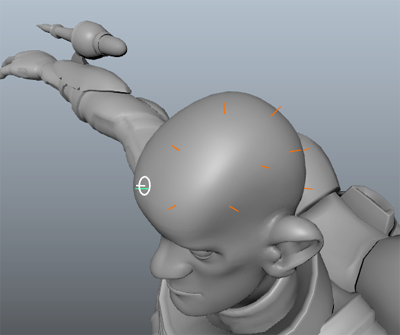

  5. 单击网格上的区域以放置导向。

    在您希望显示样条线的区域中,放置至少一个导向。您无需使用导向覆盖网格以在整个网格上生成样条线。对于此工作流示例,一半头皮上放置了 10 到 15 个导向。

    在随后的工作流中,将使用“镜像选定导向”(Mirror Selected Guides)将导向镜像到另一侧。

  6. “大纲视图”(Outliner)中,展开描述的内容以查看由图标和 ID 标识的每个导向。
  7. -选择导向。
  8. 在 Maya 工具箱中,选择“缩放”(Scale)工具并缩放导向以设置头发长度。

    您可能注意到,需要旋转某些导向,以便更好地跟随角色头部的轮廓。

  9. (可选)选择“旋转”(Rotate)工具,然后调整未从网格曲面正确投影的导向。

为基础头发样式修改和成形导向

在工作流的此部分,您应该了解头发样式的基本形状。您可以使用 XGen “工具”(Utilities),例如“导向作为曲线”(Guides As Curves)“晶格”(Lattice),以从导向生成基本形状。

提示: 修改导向之前,通过单击“预览”(Preview) 旁边的此图标 ,然后关闭“自动更新预览”(Update Preview Automatically)来禁用预览。通过单击 清除预览。这使您在使用导向时能更清楚地看到这些导向。

  1. “大纲视图”(Outliner)中,-选择所有导向。
  2. “XGen”窗口中,单击“工具”(Utilities)选项卡。
  3. “工具”(Utilities)下,单击 以选择“导向作为曲线”(Guides As Curves)工具。

    此工具允许您成形导向作为 NURBS 曲线。

  4. “导向作为曲线”(Guides As Curves)下,单击“修改为曲线”(Modify As Curves)

    将为每个导向创建临时 NURBS 曲线。

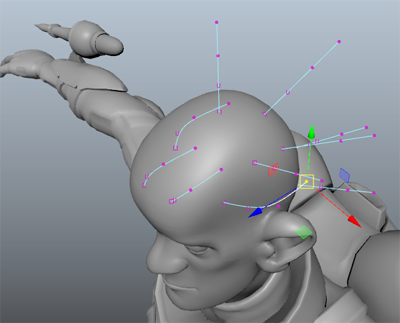

  5. 选择曲线 CV,然后使用“移动工具”(Move Tool)创建头发样式的基本形状。
    提示: 如果在操纵曲线 CV 时误选了网格,您可能会丢失曲线上的组件模式选择。

    如果发生这种情况,请单击“接受”(Accept)保存已修改的曲线。选择仍需要成形的导向,然后单击“修改为曲线”(Modify As Curves)

    如果您在获取所需形状时遇到问题,请通过增加导向的 CV 计数将控制顶点添加到导向中。
  6. (可选)若要增加导向 CV 计数,请在“基本体”(Primitives)选项卡的“基本体属性”(Primitives Attributes)部分中,单击“重建”(Rebuild),然后在“重建导向”(Rebuild Guides)窗口中增加 CV 计数值。
  7. 导向成形后,找到并展开“大纲视图”(Outliner)中的 xgCurveFromGuide 组,并选择所有 _tempCurves 对象。

  8. 单击“接受”(Accept)

    Maya 会将曲线形状应用于导向,并删除临时曲线。

    注: 您可以通过 -单击导向,并从出现的菜单中选择“导向控制点”(Guide Control Points)来分别成形导向。

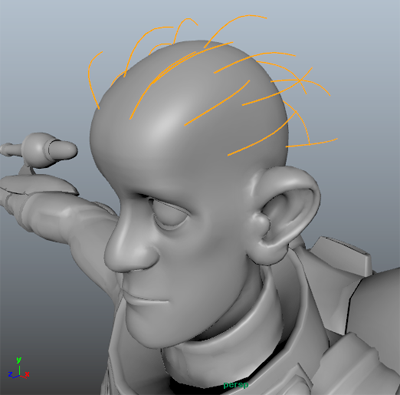

  9. 导向处于选中状态时,单击此图标 将其位置和形状镜像到网格的另一侧。
    提示: 如果需要创建不对称的头发样式,您可以在镜像导向后重新定形那些导向。

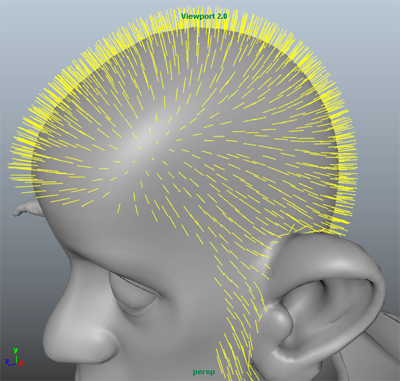

  10. 单击预览图标 查看生成的样条线。
    提示: 完成成形导向后,可以通过单击 将其隐藏。

    请注意,样条线已覆盖头皮区域,但扩散得太薄。增加“密度”(Density)属性以逐面添加更多样条线并重新预览描述。

  11. “生成器属性”(Generator Attributes)部分中,将“密度”(Density)设置为 25 和 30 之间的值,然后预览描述。

完成基本头发样式后,可以通过设置宽度并添加锥化来修改基本体属性,以便样条线看起来更像头发。

设置样条线的“宽度”(Width)“锥化”(Taper)

  1. “XGen”窗口中,单击“基本体”(Primitives)选项卡。
  2. “基本体属性”(Primitive Attributes)部分中,设置以下内容:
    • “宽度”(Width)设置为 0.03 和 0.08 之间的值。
    • “锥化”(Taper)设置为 0.7 和 1.0 之间的值。
    • “锥形起点”(Taper Start)设置为 0.3。

使用 Ptex 贴图创建细线

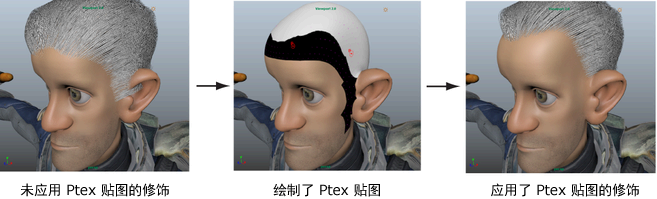

您可以创建基于 Ptex 的贴图以遮罩您不需要显示样条线的网格区域。在本示例中,将创建遮罩以定义角色的细线。

  1. “XGen”工具栏中,清除预览并禁用“自动更新预览”(Update Preview Automatically)

    单击“基本体”(Primitives)选项卡。

    “生成器属性”(Generator Attributes)部分中,单击“遮罩”(Mask)旁边的 ,并从出现的菜单中选择“创建贴图”(Create Map)

  2. “创建贴图”(Create Map)窗口中,键入贴图的名称,如 mask_Hairline
  3. 进行下列设定:
    • “贴图分辨率”(Map Resolution)设置为 30。

      这将逐面设置 Ptex 贴图的 Texel 数。

    • “起始颜色”(Start Color)设置为“黑色”(Black)

      这会将贴图值设置为 0,将遮罩网格曲面以便不生成样条线。在网格上进行绘制时,使用白色。这会将绘制区域设置为 1,将在曲面上生成样条线。

  4. “工具设置”(Tool Settings)窗口中,设定下列内容:
    • “Artisan”旁边,选择笔刷。
    • “颜色”(Color)部分中,单击颜色样例并选择白色。
    • “绘制操作”(Paint Operations)部分中,将“混合模式”(Blend Mode)设置为“默认”(Default)
    • “笔划”(Stroke)部分中,启用“反射”(Reflection)
    • “光笔压力”(Stylus Pressure)部分中,关闭“光笔压力”(Stylus Pressure)
    注: 如果“3D 绘制工具”(3D Paint Tool)窗口未出现,单击“工具箱”中的此图标 将其打开。
  5. 使用“3D 绘制工具”(3D Paint Tool)绘制您需要显示头发的头皮区域。
  6. 单击此 图标保存 Ptex 贴图。
  7. 预览描述。

    您可以通过单击“遮罩”(Mask)旁边的此图标 修改贴图,在网格上绘制,然后单击 保存更改。

通过基于 Ptex 的区域贴图创建头发部分

若要创建角色头发部分,您可以创建基于 Ptex 的区域贴图。区域贴图提供了覆盖导向插入放置方法和曲线行为的方式。若要沿头皮中心创建头发部分,请以两种不同的颜色绘制头皮两侧,这将定义贴图的两个区域。贴图将防止样条线与已着色的绘制区域相交。这将强制使样条线处于创建头发部分的绘制区域的任一侧。

  1. 清除预览并禁用“自动更新预览”(Update Preview Automatically)
  2. 单击“基本体”(Primitives)选项卡。
  3. “区域控制”(Region Control)部分中,单击“区域贴图”(Region Map)旁边的此图标 ,然后从出现的菜单中选择单击“创建贴图”(Create Map)
  4. “创建贴图”(Create Map)窗口中,键入贴图的名称,如 part_Region
  5. 进行下列设定:
    • “贴图分辨率”(Map Resolution)设置为 30。

      这将逐面设置 Ptex 贴图的 Texel 数。

      “起始颜色”(Start Color)设置为“红色”(Red)

      绘制区域贴图时,选择两种容易区分的颜色很重要,如红色和蓝色。您选择的颜色未与任何属性值关联。

  6. “工具设置”(Tool Settings)窗口的“颜色”(Color)部分中,单击颜色样例并选择蓝色。

    Maya 将自动设置区域贴图绘制的其他“3D 绘制工具”(3D Paint Tool)设置。

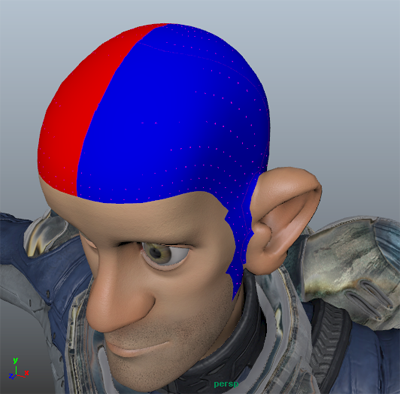

  7. 使用“3D 绘制工具”(3D Paint Tool)将一半头皮区域绘制为蓝色。
    注: 头皮一侧为红色且另一侧为蓝色,这很重要。确保未将红色一侧头皮中的面片误绘制为蓝色。否则,区域贴图将无法正常工作。
  8. 单击此 图标保存 Ptex 贴图。
  9. “区域控制”(Region Control)部分中,将“区域遮罩”(Region Mask)设置为 1.0。

    “区域遮罩”(Region Mask)属性设置为 1.0 会对网格启用“区域贴图”(Region Map)

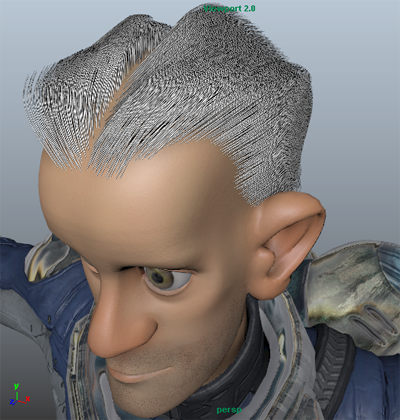

    创建头发部分后,您可能需要创建“区域遮罩”(Region Mask)以沿头后部覆盖头发部分。这样,头发部分将始于前部细线并止于头顶。

  10. 预览描述。

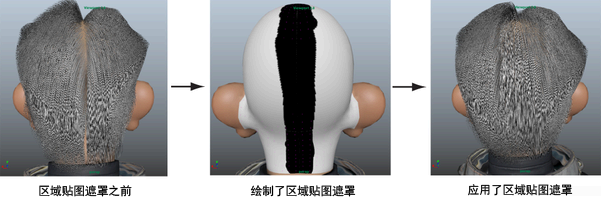

创建区域遮罩覆盖头发部分

  1. “区域控制”(Region Control)部分中,单击 “区域遮罩”(Region Mask)旁边的此图标,然后从出现的菜单中选择“创建贴图”(Create Map)
  2. 在“创建贴图”窗口中,进行下列设定:
    • “贴图分辨率”(Map Resolution)设置为 30。

      “起始颜色”(Start Color)设置为“白色”(White)

      这会将贴图值设置为 1,将保持网格上区域贴图的效果。然后可以在您需要覆盖区域贴图的网格区域上绘制黑色。

  3. “工具设置”(Tool Settings)窗口中,将 “颜色”(Color)设置为“黑色”(Black)

    使用用于其他基于 Ptex 的遮罩的笔刷设置绘制区域遮罩。请参见使用基于 Ptex 的贴图创建细线

  4. 使用“3D 绘制工具”(3D Paint Tool)绘制您需要区域贴图遮罩的区域。
  5. 保存贴图并预览描述。

创建成束贴图

您可以使用“成束”(Clumping)修改器,通过模拟真正的头发随其生长而成束的方式来细化修饰。“成束”(Clumping)修改器将创建一个贴图,用于将指定区域内的曲线聚集为逼真的发束。

创建“成束”(Clumping)贴图

  1. 禁用“自动更新预览”(Update Preview Automatically)并清除预览。
  2. “XGen”窗口中,单击“修改器”(Modifiers)选项卡。
  3. “修改器”(Modifiers)下,单击
  4. “添加修改器窗口”(Add Modifiers Window)中,单击“成束”(Clumping)
  5. “成束修改器”(Clumping Modifier)下,单击“设置贴图”(Setup Maps)

    设置“成束修改器”(Clumping Modifier)时,创建点贴图以指定成束导向的位置。成束导向会将周围的样条线拉到一起形成发束。

  6. “生成成束贴图”(Generate Clumping Maps)窗口中,将“密度”(Density)设置为 6.0。

    此值将设置在给定区域多边形网格曲面上创建的点的数量。

  7. 单击“生成”(Generate)以创建 (.xuv) 文件点贴图。

    贴图将存储在描述的“点目录”(Points Dir)中。

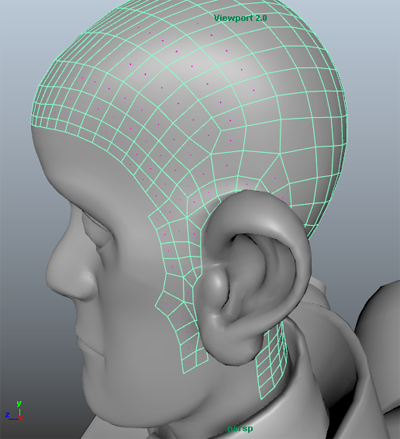

    黄线用于标识贴图的点位置。

    “生成成束贴图”(Generate Clumping Maps)窗口的“贴图”(Maps)部分中,设置 XGen 用于在曲面上生成成束导向的控制贴图。如果您的描述使用“区域贴图”(Region Map),将自动启用“使用控制贴图”(Use Control Maps)。这将确保束无法与“区域贴图”(Region Map)定义的边界相交。

    在本示例中,使用了“区域贴图”(Region Map),因此“使用控制贴图”(Use Control Maps)处于启用状态。

  8. 单击“保存”(Save)

    成束贴图将修改头发样式。您可以通过启用“颜色预览”(Color Preview)来查看贴图影响样条线的方式。

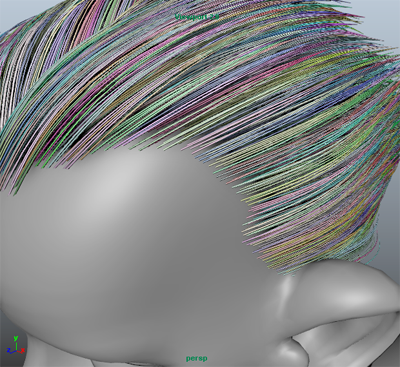

  9. “修改器”(Modifiers)下的“选项”(Options)旁边,启用“颜色预览”(Color Preview)

    属于每束(和成束导向)的样条线现在以相同颜色显示。您也可以仅查看成束导向。

  10. “选项”(Options)下,单击“预览导向”(Preview Guides)以仅查看成束导向。

    通过设置“成束比例”(Clumping Scale)值,还可以进一步修改成束贴图影响样条线的方式。这使您能够指定沿其长度应用于样条线的成束数量。

  11. “成束修改器”(Clumping Modifier)下,展开“束效果”(Clump Effect)
  12. “束比例”(Clump Scale)渐变中,选择并拖动“R”(根)和“T”(尖端)标记来改变成束贴图的效果。

    创建第二个成束贴图以进一步细化头发样式很常见。创建第二个贴图时,将点贴图的“密度”(Density)设置为第一个贴图“密度”(Density)值的两倍。
