多切割工具

“多切割”(Multi-Cut)工具对循环边进行切割、切片和插入。您可以沿着切割提取或删除边,通过边流和细分插入循环边和切割,并在“平滑网格预览”(Smooth Mesh Preview)模式下进行编辑。

请参见打开多切割工具使用多切割工具切割面使用多切割工具对网格进行切片

多切割选项

“捕捉步长 %”(Snap Step %)
指定在定义切割点时使用的捕捉增量。默认值为 25%。请参见使用多切割工具将切割点捕捉到边

切割/插入循环边工具

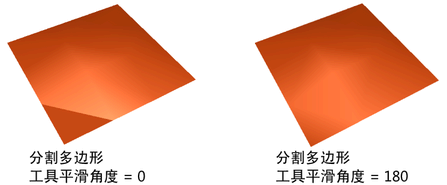

平滑角度(Smoothing angle)
指定完成操作后是否自动软化或硬化插入的边。如果将“平滑角度”(Smoothing Angle)设置为 180(默认值),则插入的边将显示为软边。如果将“平滑角度”(Smoothing Angle)设置为 0,则插入的边将显示为硬边。
注: 在场景中看不到“平滑角度”(Smoothing Angle)的效果。
边流(Edge Flow)
启用后,新边遵循周围网格的曲面曲率。请参见编辑边流
细分(Subdivisions)
指定沿已创建的每条新边出现的细分数目。顶点将沿边放置,以创建细分。
在预览模式中,细分顶点是黑色的,从而帮助您区分切割点和细分。

请参见使用多切割工具切割面

切片工具

删除面(Delete Faces)
删除切片平面一侧的曲面部分。
提取面(Extract Faces)
断开切片平面一侧的面。在“提取面”(Extract Faces)字段中输入值可以控制提取的方向和距离。
沿平面切片(Slice Along Plane)
沿指定平面对曲面进行切片:“YZ”“ZX”“XY”

请参见使用多切割工具对网格进行切片使用多切割工具快速将网格切片

颜色设置

可以自定义“直线”(Line)“顶点”(Vertex)“边点”(Edge Point)“面点”(Face Point)颜色。
