压缩成型分析结果

本帮助主题指定了注射压缩成型或压缩成型分析的结果。

基于文本的结果

下表列出了为注射压缩分析生成的文本结果。

结果
分析日志
结果摘要

已填充（或填充）体积百分比

在填充阶段开始时，表格将写入到分析日志中。对于具有 3D 网格的模型，已填充体积（或填充体积）百分比列显示在任意给定时间内的聚合物充注体积（以占零件网格体积的百分比表示）。

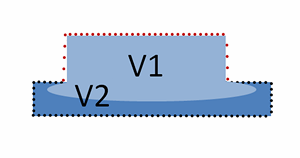

在下面的插图中，V1 表示用于压缩成型分析的充注体积。对于注射压缩成型，V1 很少大于零 (0)。V2 表示已建模零件的体积，因此在整个分析中保持不变。

已填充体积百分比中 V1 和 V2 的插图

然后，可根据以下方程式得出在任意给定时间内的已填充体积 (FV) 百分比：

FV = V1 / V2 * 100

在压缩成型分析中，初始聚合物充注体积将接近或超过填充零件所需的体积。已填充体积百分比将接近或大于 100%。这只意味着聚合物供给大于零件填充需求，并不意味着零件已填充。

在注射压缩成型分析中，初始聚合物充注体积接近零 (0)。因此，填充体积百分比将接近零 (0)。

重要：若要确定零件是否已填充，则应观察已填充节点百分比列。

随着压力机下移并接近压力机打开距离末端，以及聚合物上压力的增加，聚合物的密度会有所增加，进而导致已填充体积百分比的降低。因此，在压缩成型分析中，分析开始时的已填充体积百分比可能会高于分析结束时的已填充体积百分比。

已填充节点百分比

已填充节点百分比结果可表明，在分析开始时未填充的零件节点中现已填充节点所占的百分比。如果节点在整个零件中均匀分布，此百分比可很好地表明零件的已填充体积百分比。如果节点分布不均匀，某些区域节点密度较高而某些区域节点密度较低，则已填充节点百分比将不能很好地表明零件的已填充体积百分比。

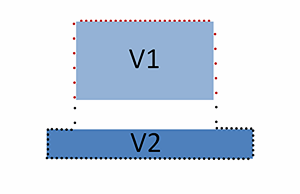

在分析开始时，零件网格向上伸展以满足聚合物充注要求并提供压缩压力机表面的表示形式。与初始充注接触的节点（以红色表示）被视为在时间 t 为零时填充，且已填充节点百分比结果等于零 (0)。

节点填充过程插图

随着压力机下移，网格将返回到零件形状，且聚合物将移至零件网格中，如有空间也包括侧面。在此过程中，随着聚合物充注而伸展的节点将慢慢恢复至其原始位置，其他节点将被填充。已填充节点百分比结果表示在时间零之后填充的其他节点所占的百分比。

短射

如果分析时钟时间大于（压力机开始时间 + 压力机压缩时间 + 固化（或冷却）时间），则表明发生短射。如果在这之前检测到短射，冷却（固化)时间将会减少至与周期时间一致。

下表列出了所生成的图形结果，并指明以下分析技术是否支持各种结果：

有关某一结果的详细信息（包括如何解释显示内容），请单击结果名称。

注：始终会生成填充+保压结果；但是，将根据所设置的分析序列和所选择的材料来生成冷却、翘曲、应力和纤维结果。
