创建螺旋楼梯(按草图)

您可以使用“楼梯(按草图)”工具来创建小于 360 度的螺旋。

如果重叠了螺旋楼梯梯段,系统将显示一条警告;此时梯边梁和栏杆扶手的放置不精确。

  1. 打开平面视图或三维视图。
  2. 单击“建筑”选项卡 “楼梯坡道”面板 “楼梯”下拉列表 (楼梯(按草图))。
  3. (可选)在“工作平面”面板上,单击 (设置),以选择楼梯的其他工作平面。 请参见关于工作平面
  4. 单击“修改 | 创建楼梯草图”选项卡 “绘制”面板 (圆心-端点弧)。
  5. 在绘图区域中,单击以选择螺旋楼梯的中心点。
  6. 单击起点。
  7. 单击终点以完成螺旋楼梯。

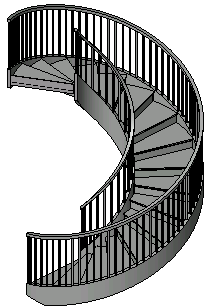

    已完成的螺旋楼梯

  8. 单击 (完成编辑模式)。
提示: 若要在多个标高上创建螺旋楼梯,请在“属性”选项板上的“限制条件”下,指定“多层顶部标高”参数的顶部标高值。
