按轴网放置多个柱
将多个柱放置在选定轴线的交点处。
在功能区上,单击
(结构柱)。
在哪里?
“结构”选项卡
“结构”面板
(结构柱)
“建筑”选项卡
“构建”面板
“柱”下拉列表
(结构柱)
单击“修改 | 放置结构柱”选项卡
“多个”面板
(在轴网处)。

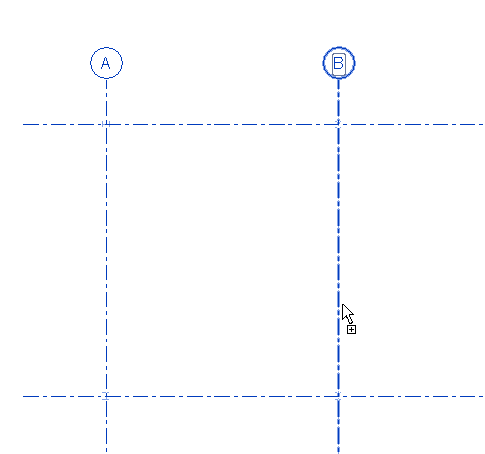

选择轴网线,以定义所需的轴网交点。
按
空格键可旋转您正在创建的所有柱。
连续按
空格键
,直至柱处于所需的方向。
要将其他柱添加到轴网交点,请按住
Ctrl 键并拖曳其他拾取框。
单击“修改 | 放置结构柱”>“在轴网交点处”选项卡
“多个”面板
(完成),以创建柱。
