關於貼附與分離參考圖面 (外部參考)

您可以將圖檔做為外部參考插入到目前圖面中。

您可以將整個圖檔做為參考圖面 (外部參考) 貼附至目前圖面。透過外部參考，在參考圖面中所做的變更可反映在目前圖面中。貼附的外部參考可連結至其他圖面，但不能實際插入到圖面中。開啟或重新載入圖面時，對參考的圖面所做的所有變更都會顯示在目前圖面中。因此，使用外部參考可以在不顯著增加圖檔大小的情況下建立圖面。

使用外部參考，您可以

• 透過在自己的圖面中參考其他圖面，可以及時獲知其他設計者所做的變更，從而協調您與他人的工作。您也可以將部分圖組成主圖檔，然後在專案開發時變更這些組成圖面。
• 確定所顯示圖面為最新版本的參考圖面。當您開啟圖面時，會自動重新載入每個參考圖面，所以圖面能反映參考圖檔的最新狀態。
• 請將圖面中圖層、標註型式、文字型式與其他具名元素的名稱與參考圖面中的這些名稱分隔開來。
• 完成並準備封存專案時，將貼附的參考圖面與目前圖面永久合併 (併入)。

註: 如同圖塊參考，外部參考在目前圖面中顯示為單一物件。然而，如果不先併入外部參考，您是無法將它分解的。

圖檔可以做為外部參考同時貼附到多個圖面中。反之，也可以將多個圖面做為參考圖面貼附到單一圖面中。

用於貼附外部參考的工具

您可以使用數種方法來貼附外部參考：

• 按一下「檢視」頁籤 「選項板」面板 「『外部參考』選項板」。
• 按一下「工具」功能表 「選項板」「參考管理員」。
• 於指令提示下，輸入 EXTERNALREFERENCES。
• 於指令提示下，輸入 XATTACH。

您還可以使用設計中心 ^™ ，將外部參考貼附至圖面。使用設計中心可以完成簡單貼附、預覽圖面參考及其描述，以及透過拖曳進行快速放置。

您可以從設計中心拖曳外部參考或在快顯功能表中按一下「貼附為外部參考」，來貼附外部參考。

用於定位外部參考的儲存路徑可以為相對 (部分指定) 路徑、完整路徑或無路徑。

如果外部參考包含可變的圖塊屬性，則會忽略這些屬性。

註: 使用「外部參考」選項板時，建議您打開自動隱藏功能或錨定選項板。然後，當您指定外部參考的插入點時，會自動隱藏選項板。

收到已貼附外部參考的通知

在外部參考貼附到圖面後，應用程式視窗的右下角 (狀態列匣) 將顯示一個外部參考圖示。

如果找不到一個或多個外部參考，「外部參考」圖示中將加入一個驚嘆號。如果按一下「外部參考」圖示，將顯示「外部參考」選項板。

分離參考圖面

若要從圖面中完全移除 DWG 參考 (外部參考)，您需要分離而不是刪除它們。

例如，刪除某些外部參考並不移除與這些外部參考相關聯的圖層定義。使用「分離」選項移除外部參考與所有關聯資訊。

亮顯圖面中的外部參考

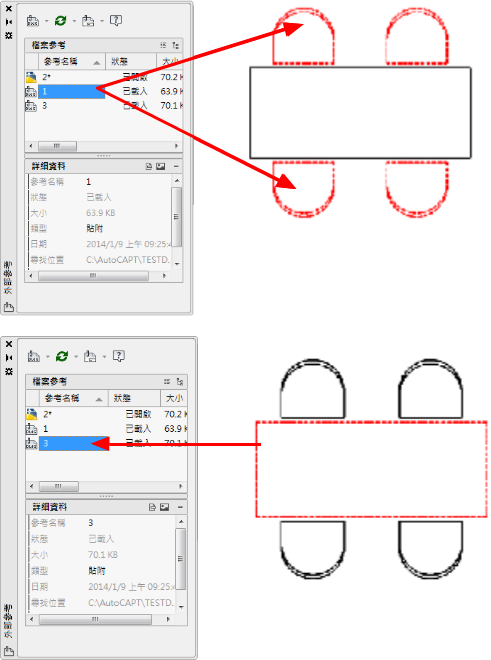

若要找到複雜圖面中的外部參考，請在「外部參考」選項板中選取一個項目，以在圖面中亮顯所有可見例證。反之，在圖面中選取一個外部參考也可在「外部參考」選項板中亮顯其名稱。

註: ERHIGHLIGHT 系統變數可控制是否亮顯參考的物件。您可以關閉亮顯以提升效能。

若要找到複雜圖面中的外部參考，請在「參考管理員」選項板中選取一個項目，以在圖面中亮顯所有可見例證。反之，在圖面中選取一個外部參考也可在「參考管理員」選項板中亮顯其名稱。

控制參考圖層的性質

您可以控制外部參考圖層的可見性、顏色、線型與其他性質，並使這些變更成為暫時變更或永久變更。如果 VISRETAIN 系統變數設定為 0，則這些變更只套用到目前圖面作業階段。當您結束圖面階段作業，或重新載入或分離外部參考時，它們將被捨棄。

您也可以控制 DWG 外部參考的淡化顯示。XDWGFADECTL 系統變數可定義所有 DWG 外部參考的淡化百分比。

外部參考截取邊界

圖面可以包括截取的外部參考。如果想要查看截取邊界，可以打開系統變數 XCLIPFRAME。

從教育版產品貼附

如果您從 Autodesk 教育版產品開啟、插入或貼附外部參考，則您出圖的圖面將包含下列標題：「由 AUTODESK 教育版產品製造」。
