發佈專案圖面的步驟

出圖圖面

  1. 按一下「專案」頁籤 「專案工具」面板 「管理員」。 查找
  2. 在「專案管理員」中，按一下「發佈/出圖」工具上的箭頭，然後選取「出圖專案」。
  3. 選取要出圖的一個或多個圖面。
    註: 您也可以在「專案管理員」中選取圖面或資料夾，然後按一下右鍵並選取「發佈」 「出圖專案」。選取的圖面是在「選取要處理的圖面」對話方塊中預先選取的。
  4. 按一下「確定」。
  5. 在「批次出圖選項和順序」對話方塊中，選取要出圖的配置頁籤。
  6. 選取輸出裝置。

    • 使用出圖規劃 (.pc3)：按一下以使用既有的繪圖機規劃檔 (.pc3)；輸入檔名；或按一下「瀏覽」以選取檔案。

      每個繪圖機規劃檔均包含裝置驅動程式和模型、裝置連接到的輸出連接埠以及各種裝置專用的設定等資訊。

    • 使用配置頁籤的預設：按一下以使用預設繪圖機規劃。

  7. 按一下「詳細出圖規劃模式」以打開或關閉「詳細出圖規劃選項」對話方塊中的選項集。
  8. 按一下「打開」或「關閉」。
  9. 選取要輸出出圖的順序：

    • 確定：依選取的順序輸出出圖。

    • 確定反轉：依反轉順序輸出出圖。

  10. 按一下「確定」，以儲存所有開啟的圖面。
  11. 按一下「確定專案」。

如果標題欄框設置將任何 AutoCAD Electrical 出圖值對映至屬性，這些屬性會在出圖時進行更新。如果屬性具有提示值，則此值將做為字首。

例如：

發佈成具有超連結的 PDF

  1. 更新專案的元件和信號箭頭交互參考。
  2. 按一下「專案」頁籤 「專案工具」面板 「管理員」。 查找
  3. 在「專案管理員」中，按一下「發佈/出圖」工具上的箭頭，然後選取「發佈成 PDF/DWF/DWFx」。
  4. 選取要發佈的圖面。
    註: 您也可以在「專案管理員」中選取一個資料夾，按一下右鍵並選取「發佈」 「發佈成 PDF/DWF/DWFx」。在「選取要處理的圖面」對話方塊中，會預先選取資料夾中的圖面。

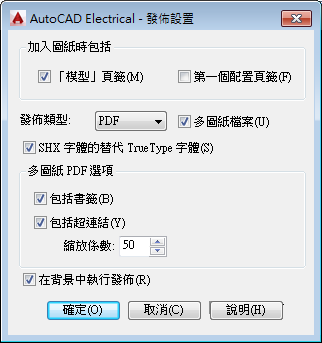

  5. 在「AutoCAD Electrical - 發佈設置」對話方塊中，選取「PDF」做為發佈類型。
  6. 勾選「多圖紙檔案」。
  7. 選擇是否使用 TrueType 字體替換 SHX 字體。
    註: 如果您的圖面使用 TrueType 字體，則在 PDF 檔案中可搜尋這些文字。使用 SHX 字體的文字物件在輸出至 PDF 檔時，會繪製為圖形而無法搜尋。選取此選項可在 PDF 輸出中使用 TrueType 字體替換 SHX 字體，使文字可搜尋。
  8. 勾選「包括書籤」。
  9. 勾選「包括超連結」。
  10. 定義縮放係數，以控制在您要跳至的物件上 PDF 檔案的拉近程度。輸入介於 1 到 100 之間的值。
  11. 按一下「確定」。

    「發佈」對話方塊即會開啟，並預先選取 PDF 和多圖紙。

  12. 進行任何必要調整。
  13. 按一下「發佈」。

發佈成 DWF

  1. 按一下「專案」頁籤 「專案工具」面板 「管理員」。 查找
  2. 在「專案管理員」中，按一下「發佈/出圖」工具上的箭頭，然後選取「發佈成 PDF/DWF/DWFx」。
  3. 選取要發佈成 DWF 的圖面。
    註: 您也可以在「專案管理員」中選取一個資料夾，按一下右鍵並選取「發佈」 「發佈成 PDF/DWF/DWFx」。在「選取要處理的圖面」對話方塊中，會預先選取資料夾中的圖面。
  4. 選取「發佈設置」選項。
  5. 按一下「確定」。
  6. 按一下「發佈」。

發佈成網頁

從您在作用中的專案中選取的圖面建立 HTML 網頁。

  1. 按一下「專案」頁籤 「專案工具」面板 「管理員」。 查找
  2. 在「專案管理員」中，按一下「發佈/出圖」工具上的箭頭，然後選取「發佈成網頁」。
    註: 您也可以在「專案管理員」中選取資料夾，然後按一下右鍵並選取「發佈」 「發佈成網頁」。在「選取要處理的圖面」對話方塊中，會預先選取資料夾中的所選圖面。
  3. 在「發佈為網頁」對話方塊中，選取圖檔的儲存位置。
  4. 選取一種影像格式。

    • DWF：設計網頁格式檔案是圖面 (.DWG) 檔案基於向量的表現法。

      註: 建議使用 DWF 影像格式，因為該格式支援在元件標籤清單或元件描述清單中進行圖面內搜尋。

    • JPEG：聯合影像專家小組檔案是一種點陣式檔案。對於包含文字的大型檔案，建議不要使用此格式。

    • PNG：可攜式網路圖形格式檔案與 JPEG 影像一樣，也是一種點陣式檔案，但 PNG 可提供更高品質的輸出。

  5. 按一下「確定」。
  6. 選取要發佈成網頁的圖面。
  7. 按一下「確定」。
  8. 輸入網頁的專案橫幅名稱。
  9. 輸入網頁的一個或多個專案標題。
  10. 選取將圖面影像輸出到網頁的方法。
  11. 按一下「確定」。

  12. 如果提示的話，請輸入輸出裝置的名稱。

  13. 當提示您選取「將出圖寫入檔案 [是(Y)/否(N)]」時，請按 Enter 以選取預設「否」。
  14. 當出現「儲存變更至頁面設置 [是(Y)/否(N)]」提示時，請按 Enter 以選取預設「否」。
  15. 當出現「繼續出圖 [是(Y)/否(N)]」提示時，請按 Enter 以選取預設「是」。
