練習 2：將引道加入至環島

在這個練習中，您將會為另一個保持動態連接至環島和指定的中心線定線的引道建立幾何圖形。

選取引道

1. 開啟 Roundabout-Approach-Add.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「交點」下拉式功能表 「加入引道」。

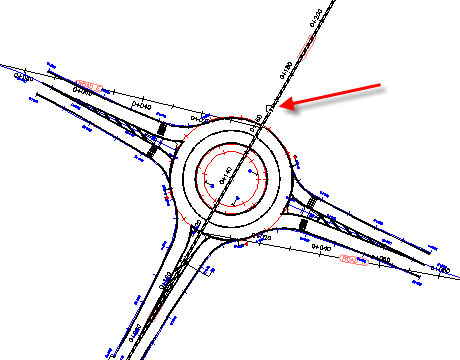

3. 按一下「Roundabout_ISLAND 定線」。

4. 按一下「 Road D」，其為通向環島的北側。

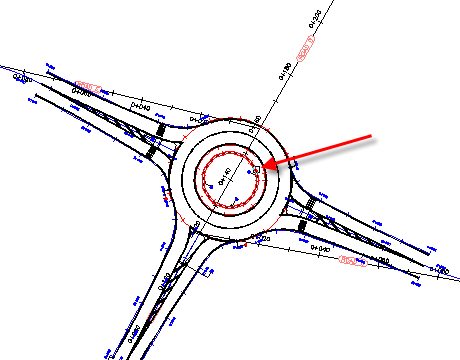

   當在 〈練習 1：建立環島〉中建立環島後，雖已選取 Road D 作為引道，但只會將它的南端加入至環島。當定線通過環島中心點時，系統只會將您按一下的定線端點加入作為引道。在這個練習中，您會將另一個端點加入至環島。

5. 按 Enter。

   「建立環島 - 引道」對話方塊顯示。您可使用此對話方塊來為在環島處相交的道路指定幾何圖形和定線性質。

指定引道參數

1. 在「建立環島 - 引道」對話方塊中的「要匯入的預先定義參數」下，選取 RG = 20。

   在您變更此項設定時，系統會為「引道參數」區段指定預置值。您將在〈練習 4：設置環島設計標準和預置〉中學習如何修改和儲存這些值以供日後使用。

2. 在「引道參數」下，將「入口喇叭口長度」值變更為 75。
3. 指定定線參數：
   • 定線型式：環島 - 引道
   • 定線圖層：0
   • 定線名稱字首：Approach_SN
   • 定線標示集：環島 - 引道
4. 在對話方塊的底部，按「下一步」。

指定交通島參數

1. 對於「要匯入的預先定義參數」，選取 RG = 20。
2. 在對話方塊的底部，按「下一步」。

檢查環島元件

註:

在「標記和標誌」頁面上，接受預設值。

1. 按一下「完成」。

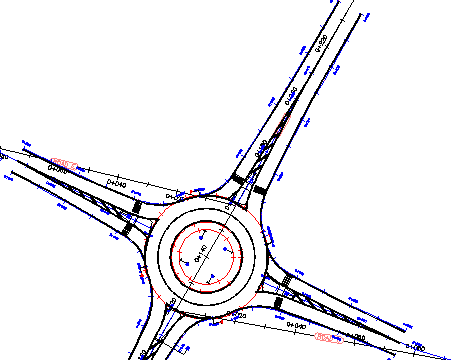

   引道顯示於圖面中。


2. 在「工具區」的「探勘器」頁籤上，展開「定線」集合。

   在這個練習期間，字首為 Approach_SN (1) 的定線會自動建立。

若要繼續學習本自學課程，請移至〈練習 3：將轉向岔道加入至環島〉。
