Každé světlo ve výkresu obsahuje obecné a specifické vlastnosti osvětlení, které lze změnit po umístění světla.
Obecné vlastnosti
Po výběru světla lze jeho vlastnosti změnit v okně Properties Inspector.
Následující vlastnosti jsou společné všem světlům:
- Název. Určuje název přiřazený ke světlu.
- Typ. Určuje typ světla: bodové světlo, reflektor vzdálené světlo nebo síť.
- Stav Zap/Vyp. Určuje, zda je světlo zapnuté nebo vypnuté.
- Stíny. Určuje, zda světlo vrhá stín. Stíny se zobrazí pouze tehdy, jsou-li zapnuté v použitém vizuálním stylu pro aktuální výřez. Vypnutím stínů se zvýší výkon.
- Faktor intenzity. Nastavuje násobitele řízení jasu. Intenzita nemá vliv na útlum.
- Barva filtru. Nastavuje barvu vyzařovaného světla.
- Vykreslit symbol. Umožňuje vykreslení světelných symbolů ve výkresu.
Fotometrické vlastnosti
Fotometrické osvětlení nabízí další vlastnosti, které odlišují osvětlení od standardního. Na panelu Fotometrické vlastnosti naleznete následující vlastnosti:
- Intenzita lampy. Určuje průvodní jas světla. Určuje intenzitu, tok nebo intenzity osvětlení lampy.
- Výsledná intenzita. Uvádí konečný jas světla. (Výsledek intenzity lampy a faktoru intenzity. Pouze ke čtení.)
- Barva lampy. Určuje průvodní barvu světla v teplotních stupních Kelvina nebo stadardních jednotkách.
- Výsledná barva. Uvádí konečnou barvu světla. Ta je určena kombinací barvy lampy a filtru. (Výsledek barvy lampy a barvy filtru. Pouze ke čtení.)
Jestliže u fotometrického světla vyberete ve vlastnosti Typ možnost Síť, zpřístupní se další vlastnosti na panelu Fotometrická síť a Odsazení sítě v kategorii Osvětlení.
- Soubor dat intenzity světla. Určuje soubor dat popisující rozložení intenzity světla.
- Náhled dat intenzity světla. Zobrazuje 2D výřez prostřednictvím goniometrických dat.
- Otočení osy X. Určuje úhlový posun sítě okolo optické osy X.
- Otočení osy Y. Určuje úhlový posun sítě okolo optické osy Y.
- Otočení osy Z. Určuje úhlový posun sítě okolo optické osy Z.
Vlastnosti reflektoru: kužele plné a slabé intenzity
Jakmile dopadne světlo z reflektoru na plochu, je oblast s maximálním osvětlením obklopena oblastí s menší intenzitou světla.
- Úhel kuželu plné intenzity. Definuje nejjasnější část světelného paprsku. Používá se také označení úhel paprsku.
- Úhel slabé intenzity kužele. Definuje celý kužel světla. Používá se také označení úhel pole.
- Oblast rychlého útlumu. Obsahuje oblast mezi úhly plné a slabé intenzity kužele.

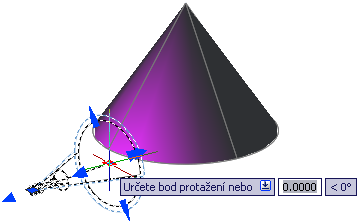

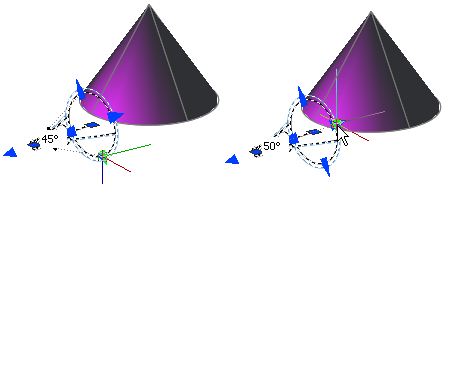

Čím větší je rozdíl mezi úhlem plné a slabé intenzity, tím plynulejší je okraj světelného paprsku. Pokud jsou úhly shodné, hrana paprsku je ostrá. Obě hodnoty mohou být v rozsahu od 0 do 160 stupňů. Tyto hodnoty můžete upravit přímo pomocí uzlů Plná intenzita a Slabá intenzita.
Vlastnosti útlumu bodového světla a reflektoru
Útlum řídí úbytek světla s nárůstem vzdálenosti. Čím dále od světla je objekt umístěn, tím tmavší se zdá. Můžete určit nulový útlum, lineární nepřímou úměrnost nebo kvadratickou nepřímou úměrnost. Útlum není aktivní pro fotometrická světla.
- Žádný. Bez útlumu světla. Objekty vzdálené od bodového světla budou stejně jasné jako objekty nacházející se v jeho blízkosti.
- Lineární úbytek. Útlum bude lineárně nepřímo úměrný vzdálenosti od daného světla. Například při vzdálenosti 2 jednotky bude mít světlo poloviční intenzitu oproti bodu přímo u bodového světla. Při vzdálenosti 4 jednotky bude mít intenzitu čtvrtinovou. Výchozí hodnota pro lineární úbytek je polovina maximální intenzity.
- Kvadratický úbytek. Útlum světla bude kvadraticky nepřímo úměrný vzdálenosti od daného světla. Například při vzdálenosti 2 jednotky bude mít světlo čtvrtinovou intenzitu oproti bodu přímo u bodového světla. Při vzdálenosti 4 jednotky bude jeho intenzita rovna jedné šestnáctině.
Další způsob určení počátečního a koncového bodu světla spočívá ve stanovení mezí. Meze po vzoru rovin ořezu určují bod, z něhož světlo vyzařuje, a bod, kde posléze končí. Použitím mezí můžete zvýšit výkon, protože program nemusí počítat úroveň osvětlení v místech, kde je dané světlo již prakticky neviditelné.
Vlastnosti geometrie
Vlastnosti geometrie řídí umístění a cíle světla. U zaměřeného bodového světla, reflektoru a síťového světla jsou k dispozici další vlastnosti zaměření bodu. Vlastnost Cíl lze u světla také zapnout nebo vypnout.
