V tomto cvičení vytvoříte styl linie hmotnice na základě existujícího stylu.
Styl linie hmotnice určuje zobrazení linie, která znázorňuje kubatury volného a přebytečného materiálu k rozvozu v zobrazení hmotnice. Komponenty zobrazení (například barva, typ čáry a vzor šrafování) stylu linie hmotnice se podobají komponentám stylu jiných objektů. Styl linie hmotnice rovněž určuje metodu měření volného dopravovaného materiálu.
V tomto cvičení vytvoříte nový styl zkopírováním existujícího stylu linie hmotnice. Prozkoumáte rozdíly mezi měřením volného dopravovaného materiálu metodou spádových bodů a bodů vyrovnání.
Styl zobrazení hmotnice využívá celou řadu stejných možností jako styl zobrazení profilu. Informace o úpravě stylu zobrazení profilu naleznete ve cvičení Úprava stylu zobrazení profilu.
Toto cvičení navazuje na Cvičení 2: Vyvážení kubatur hmotnice.
Úprava stylu linie hmotnice
- Otevřete soubor·Mass Haul-2.dwg, který se nachází ve složce výkresů výukových programů.
- Ve výkresu vyberte linii hmotnice. Klepněte na pravé tlačítko myši. Klepněte na příkaz .
- V dialogu Vlastnosti linie hmotnice na kartě Informace klikněte v oblasti Styl objektu na šipku vedle položky
. Klikněte na tlačítko
Kopírovat aktuální výběr. - V dialogu na kartě Informace změňte Název na Volný a přebytečný materiál k rozvozu – bod vyrovnání.
- Na kartě Přebytečný volný materiál je v oblasti Možnosti přebytečného volného materiálu vybrána možnost Měřit od spádového bodu. Obrázek napravo připomíná hmotnici ve výkresu. Spádové body jsou body, ve kterých kubatury přecházejí od výkopu k násypu. Pokud je volný dopravovaný materiál měřen od spádových bodů, je nejvyšší bod (nebo nejnižší, pokud se nachází pod rovnovážnou linií) spádovým bodem.
- Vyberte možnost Měřit od bodu vyrovnání.
Povšimněte si změny obrázku. Body vyrovnání jsou body, ve kterých se linie hmotnice protíná s rovnovážnou linií. Jedná se o staničení, ve kterých jsou kubatury výkopu a násypu shodné.
- Na kartě Zobrazení v oblasti Zobrazení komponent šrafování klikněte v řádku Šrafování plochy přebytečného volného materiálu do buňky Vzor.
- V dialogu Vzor šrafování vyberte v seznamu Název vzoru položku KŘÍŽ. Klepněte na tlačítko OK.
- V dialogu klikněte na kartu Zobrazení. V oblasti Zobrazení komponent šrafování v řádku Šrafování plochy přebytečného volného materiálu změňte Měřítko na 30,0000.
- Opakujte kroky 7 až 9 a změňte vzor Šrafování plochy přebytečného materiálu k rozvozu na ČÁRKOVANÝ. Poznámka:
Nejvyššího výkonu lze dosáhnout při použití plné výplně komponent. Pokud se u dlouhých hmotnic používá šrafovaný vzor, může být regenerace výkresu pomalejší.
- Dvakrát klikněte na tlačítko OK.

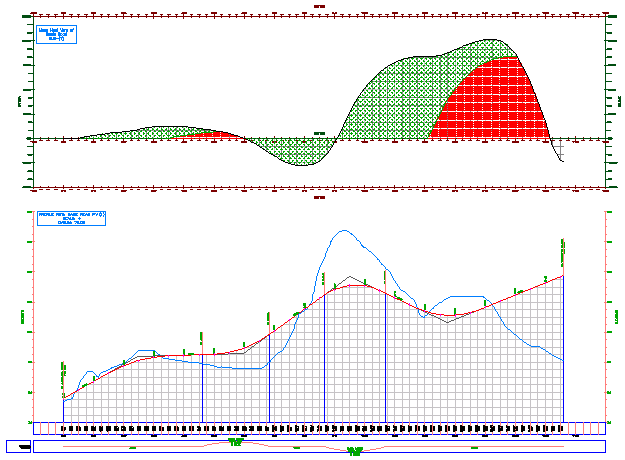

Vybrané vzory se zobrazí v plochách volného a přebytečně materiálu k rozvozu na hmotnici. Hmotnice využívá k měření volného dopravovaného materiálu metodu bodu vyrovnání.
Chcete-li pokračovat dalším výukovým programem, přejděte na část Výpočty a vykazování množství.
