Cvičení 3: Ovládání vzhledu popisku pomocí hladin

V tomto cvičení změníte pomocí hladin barvu a viditelnost popisků.

Komponenty tvořící objekt popisku přebírají nastavení vlastnosti barvy, tloušťky čáry a typu čáry ze stylu popisku nebo z hladiny, na kterou styl popisku odkazuje. Pokud styl popisku odkazuje na určitou hladinu, pak jakékoli komponenty stylu popisku, u kterých je použito nastavení DleHlad anebo DleBlok, převezmou vlastnosti příslušné hladiny. Pokud však styl popisku odkazuje na hladinu 0, převezmou veškeré komponenty stylu popisku s nastavením DleHlad anebo DleBlok vlastnosti z hladiny, ve které se popisek nachází.

Popisek je nezávislým objektem aplikace AutoCAD Civil 3D, který se může nacházet na jiné hladině než jeho nadřazený objekt. Viditelnost popisku je však propojena s hladinou nadřazeného objektu. Při vypnutí nebo zmrazení hladiny objektu dojde rovněž ke skrytí popisků tohoto objektu, přestože se nacházejí na jiné hladině.

Toto cvičení navazuje na Cvičení 2: Použití podřazeného stylu popisku.

Podrobné seznámení se způsobem, jak hladina nadřazeného objektu ovlivňuje viditelnost popisku

Poznámka:

V tomto cvičení se používá výkres Labels-5a.dwg s úpravami, které jste provedli v předchozím cvičení, nebo si můžete otevřít Labels-5b.dwg ze složky výkresů výukových programů.

1. Na trase Západní ulice přibližte a posuňte pohled na oblast mezi staničením 0+100 a 0+120.
2. Klepnutím na popisek staničení 0+120 vyberte všechny popisky hlavního staničení. Klepněte na pravé tlačítko myši. Klepněte na příkaz Vlastnosti.

   Na paletě Vlastnosti si povšimněte, že popisky staničení trasy se nacházejí na hladině C-ROAD-TEXT. Pokud se podíváte na vlastnosti samotné trasy, zjistíte, že se nachází na hladině C-ROAD.

3. Klepněte na kartu Výchozí panel Hladiny seznam Hladina. Vedle hladiny C-ROAD klepněte na položku a hladinu C-ROAD tak vypněte.
4. Na příkazovém řádku zadejte příkaz REGEN.

   Trasa a její popisky budou skryty. Stalo se to proto, že přestože jsou popisky nezávislými objekty, jejich viditelnost je propojena s hladinou jejich nadřazeného objektu C-ROAD. Při vypnutí hladiny objektu dojde rovněž ke skrytí popisků tohoto objektu, přestože se nacházejí na jiné hladině.

   Poznámka:

   Modrá čára, která zůstává na místě trasy, je křivka v externě odkazovaném výkresu, ze které byla vytvořena trasa ve cvičení Přidání popisků do skupiny.

5. Klepněte na kartu Výchozí panel Hladiny seznam Hladina. Vedle hladiny C-ROAD klepněte na položku a zapněte tak hladinu C-ROAD a popisky staničení.
6. Na příkazovém řádku zadejte příkaz REGEN.

Vytvoření stylu popisku, který není ovlivněn nadřazenou hladinou objektu

1. Výběrem popisku staničení 0+120 vyberte všechny popisky hlavního staničení. Na paletě Vlastnosti klepněte u položky Označení popiskem na pole vedle položky Styl popisku hlavního staničení. Klepněte na tlačítko Vytvořit/upravit.
2. V dialogu Styl popisku hlavního staničení klepněte na tlačítko Upravit aktuální výběr.

   V dialogovém okně Tvůrce stylu popisku si na kartě Obecné v kategorii Popisek všimněte, že hladina má hodnotu 0. Pokud je styl popisku nastaven na hladinu 0, pak všechny jeho vlastnosti, jako je barva, typ čáry a tloušťka čáry, u kterých je použito nastavení DleHlad anebo DleBlok, převezmou odpovídající vlastnosti hladiny, na které se popisek nachází.

3. Klepněte na kartu Rozvržení.

   V kategorii Text si povšimněte, že u vlastnosti Barva komponenty Staničení je použito nastavení DleHlad. To znamená, že text popisku hlavního staničení převezme barvu hladiny, na kterou styl odkazuje. Protože styl popisku odkazuje na hladinu 0, text popisku hlavního staničení převezme barvu hladiny objektu popisku, kterou je C-ROAD_TEXT.

4. Na řádku Barva klepněte do buňky Hodnota. Klepněte na tlačítko a změňte barvu komponenty Staničení na modrou.

   Barva textu se aktualizuje v podokně Náhled.

   Poznámka:

   Chcete-li mít větší kontrolu nad barvou, tloušťkou čáry a typem čáry, ponechejte u všech komponent stylu nastavení DleBlok nebo DleHlad a hladinu stylu popisku nastavte na 0. Pak můžete k úpravě těchto vlastností používat hladiny. V tomto výukovém programu je použito specifické nastavení barev, které znázorňuje, jak nastavení hladiny ovlivňuje styly.

5. V seznamu Název komponenty vyberte položku Značka.

   V kategorii Značka si povšimněte, že u vlastnosti Barva komponenty Značka je použito nastavení DleHlad.

6. Klepnutím na tlačítko OK aplikujte změnu barvy na komponentu Hlavní staničení a zavřete dialogy Tvůrce stylu popisku a Styl popisku hlavního staničení.
7. Stisknutím klávesy Esc zrušte výběr popisků.
8. Na příkazovém řádku zadejte příkaz REGEN.

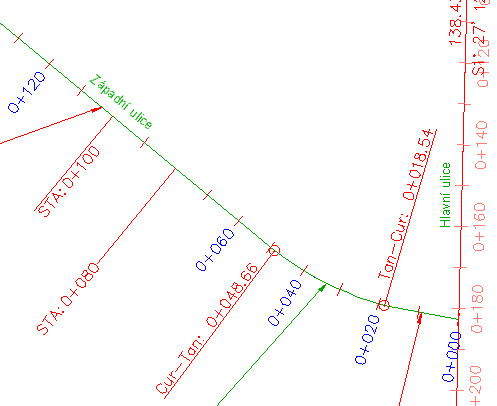

   Povšimněte si, že přestože značky stále přebírají červenou barvu z hladiny C-ROAD-TEXT, je text modrý.



   Styl popisku, který používá barvu odlišnou od odkazované hladiny

Přidání dalšího štítku

1. Klepněte na kartu Opatřit poznámkou panel Popisky a tabulky nabídka Přidat popisky TrasaJeden segment.
2. Jakmile budete vyzváni k výběru segmentu, který má být opatřen popiskem, klepněte na trasu mezi staničením 0+060 a 0+080. Jakmile se na trase zobrazí popisek, stisknutím klávesy Enter příkaz ukončete.

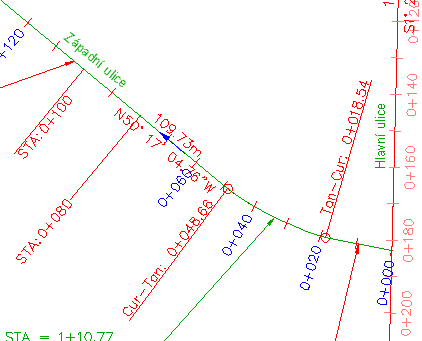

   Popisek segmentu přidaný k trase

3. Vyberte nový popisek. Na paletě Vlastnosti si všimněte, že se popisek nachází na hladině C-ROAD-TEXT.

   Při vytváření jsou popisky umístěny na hladinu, která je pro daný objekt popisku určena v dialogu Nastavení výkresu na kartě Hladiny objektu. Nastavení výkresu u tohoto výkresu určuje, že popisky trasy jsou vytvářeny na hladině C-ROAD-TEXT.

4. Na paletě Vlastnosti klepněte do pole vedle položky Styl popisku čáry. Klepněte na tlačítko Vytvořit/upravit.
5. V dialogu Styl popisku čáry klepněte na možnost Upravit aktuální výběr.

   V dialogu Tvůrce stylu popisku si na kartě Obecné v kategorii Popisek všimněte, že hladina stylu je nastavena na C-ROAD-BRNG. To znamená, že pokud je u některé vlastnosti, jako je barva, typ čáry a tloušťka čáry, použito nastavení DleHlad nebo DleBlok, budou převzaty odpovídající vlastnosti hladiny C-ROAD-BRNG bez ohledu na to, na jaké hladině se popisek objektu nachází.

6. Klepněte na kartu Rozvržení.

   S využitím seznamu Název komponenty prozkoumejte vlastnosti různých komponent popisků. Všimněte si, že Barva všech komponent je nastavena na DleHlad s výjimkou komponenty Směrová šipka.

   Komponenty popisku, jejichž vlastnost Barva je nastavena na DleHlad, jsou červené, protože barva hladiny C-ROAD-BRNG je červená. Směrová šipka je modrá, protože její vlastnost Barva je nastavena na modrou.

7. Klepnutím na tlačítko Storno zavřete dialogy Tvůrce stylu popisku a Styl popisku čáry.

Podrobné seznámení s tím, jak hladina ovlivní viditelnost na popiscích

1. Klepněte na kartu Výchozí panel Hladiny seznam Hladina. Vedle hladiny C-ROAD-TEXT klepněte na položku a hladinu C-ROAD-TEXT tak vypněte.

   Popisky a značky hlavního staničení jsou skryté, ale popisek tečny nikoli. Popisky staničení byly skryty, protože se nacházejí na hladině C-ROAD-TEXT a jejich styl odkazuje na hladinu C-ROAD-TEXT, která byla vypnuta. Popisek tečny je stále viditelný, protože přestože jste vypnuli hladinu, na které se nachází, komponenty jeho stylu odkazují na hladinu C-ROAD-BRNG, která je nadále viditelná.

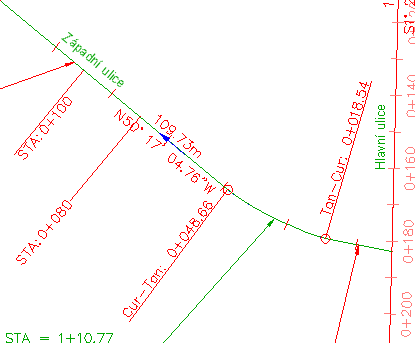

   Skryté popisky staničení

   Všimněte si, že popisky STA:0 + 080 a STA:0 + 100, které jste změnili ve Cvičení 2: Použití podřazeného stylu popisku, jsou i nadále viditelné. Je tomu tak proto, že u zbývajících popisků hlavního staničení se používá styl Kolmý na značku, který odkazuje na hladinu 0. U popisků STA=0+060 a STA=0+080 se používají styly Kolmý na čáru a Zvýraznění staničení, které odkazují na hladinu C-ROAD-LABL.

2. Klepněte na kartu Výchozí panel Hladiny seznam Hladina. Vedle hladiny C-ROAD-TEXT klepněte na položku a zapněte tak hladinu C-ROAD-TEXT a popisky staničení.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Změna přetaženého stavu popisku.
