Vytváření oblouků aplikace AutoCAD podle optimálního proložení

Vypočítá se křivka optimálně proložená body. Poté lze v dialogovém okně vyloučit kterékoliv ze stanovených bodů nebo provést výběr jednoho či dvou průchozích bodů.

Poznámka: Při používání příkazů optimálního proložení pro návrh profilu používejte příkaz Vytvořit parabolu pro výškové oblouky.

Vytvoření oblouku aplikace AutoCAD podle optimálního proložení body aplikace AutoCAD Civil 3D

1. Jestliže vytváříte oblouk optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozípanel Kreslitrozevírací nabídku Optimální proloženíVytvořit optimálně proložený oblouk.
3. V dialogu Optimálně proložený oblouk vyberte možnost Z bodů COGO.
4. Vyberte tři nebo více bodů. Zadejte G, pokud chcete vybrat skupinu bodů, nebo N, chcete-li zadat body podle čísel.

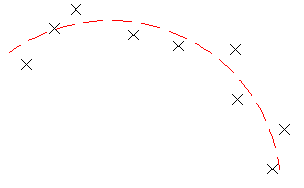

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasný přerušovaný oblouk.

   Poznámka: Je nutné vybrat nejméně tři nekolineární body regrese.
5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří oblouk AutoCAD, nezachová si žádné vazby na regresní body.
7. Vytvořte oblouk AutoCAD:
   • Klepnutím na tlačítko se vytvoří oblouk a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více oblouků.
   • Klepnutím na tlačítko se vytvoří oblouk, smažou se data regrese a zavře se pohled Regresní data.
8. Podle potřeby převeďte oblouk AutoCAD na entitu trasy nebo profilu.

Vytvoření oblouku aplikace AutoCAD podle optimálního proložení body aplikace AutoCAD

1. Jestliže vytváříte oblouk optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozípanel Kreslitrozevírací nabídku Optimální proloženíVytvořit optimálně proložený oblouk.
3. V dialogu Optimálně proložený oblouk vyberte Z bodů AutoCAD.
4. Vyberte tři nebo více bodů aplikace AutoCAD.

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasný přerušovaný oblouk.

   Poznámka: Je nutné vybrat nejméně tři nekolineární body regrese.
5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří oblouk AutoCAD, nezachová si žádné vazby na regresní body.
7. Vytvořte oblouk AutoCAD:
   • Klepnutím na tlačítko se vytvoří oblouk a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více oblouků.
   • Klepnutím na tlačítko se vytvoří oblouk, smažou se data regrese a zavře se pohled Regresní data.
8. Podle potřeby převeďte oblouk AutoCAD na entitu trasy nebo profilu.

Tvorba oblouku aplikace AutoCAD podle optimálního proložení existujících entit

1. Jestliže vytváříte oblouk optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozípanel Kreslitrozevírací nabídku Optimální proloženíVytvořit optimálně proložený oblouk.
3. V dialogu Optimálně proložený oblouk vyberte Z entit. Zadejte nastavení mozaiky a tolerance střední ordináty.
4. Vyberte jednu nebo více entit uvedených na příkazovém řádku.
   Poznámka: Je možné vybrat několik typů entit, které jsou uvedeny na příkazovém řádku.

   Při vybírání entit v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasný přerušovaný oblouk.

   Poznámka: Je nutné vybrat nejméně tři nekolineární body regrese.
5. Pokud jste vybrali objekt profilu, určete počáteční a koncové staničení v dialogu Zadat rozsah staničení.
6. Stisknutím klávesy Enter příkaz ukončíte.
7. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří oblouk AutoCAD, nezachová si žádné vazby na regresní body.
8. Vytvořte oblouk AutoCAD:
   • Klepnutím na tlačítko se vytvoří oblouk a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více oblouků.
   • Klepnutím na tlačítko se vytvoří oblouk, smažou se data regrese a zavře se pohled Regresní data.
9. Podle potřeby převeďte oblouk AutoCAD na entitu trasy nebo profilu.

Tvorba oblouku AutoCAD podle optimálního proložení pomocí kliknutí na obrazovce

1. Jestliže vytváříte oblouk optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozípanel Kreslitrozevírací nabídku Optimální proloženíVytvořit optimálně proložený oblouk.
3. V dialogu Optimálně proložený oblouk vyberte Klepnutím na obrazovku.
4. Vyberte počáteční bod a alespoň dva další body.
   Poznámka: Pro výběr bodů můžete použít příkaz UCHOP nebo transparentní příkazy.

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasný přerušovaný oblouk.

   Poznámka: Je nutné vybrat nejméně tři nekolineární body regrese.
5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka:

   Když se vytvoří oblouk AutoCAD, nezachová si žádné vazby na regresní body.

7. Vytvořte oblouk AutoCAD:
   • Klepnutím na tlačítko se vytvoří oblouk a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více oblouků.
   • Klepnutím na tlačítko se vytvoří oblouk, smažou se data regrese a zavře se pohled Regresní data.
8. Podle potřeby převeďte oblouk AutoCAD na entitu trasy nebo profilu.
