Vytváření optimálně proložených parabol aplikace AutoCAD

Vypočítá se parabola optimálně proložená body. Poté lze v dialogovém okně vyloučit kterékoliv ze stanovených bodů nebo provést výběr jednoho či dvou průchozích bodů.

Poznámka: Při používání příkazů optimálního proložení pro návrh profilu používejte příkaz Vytvořit parabolu pro výškové oblouky. Další informace naleznete v části Návrh výškového oblouku.

Chcete-li vytvořit parabolu aplikace AutoCAD podle optimálního proložení existujících entit

1. Jestliže vytváříte parabolu optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozí, panel Kreslit, rozevírací nabídku Optimální proloženíVytvořit optimálně proloženou parabolu.
3. V dialogu Optimálně proložená parabola vyberte Z entit. Zadejte nastavení mozaiky a tolerance střední ordináty.
4. Vyberte jednu nebo více entit uvedených na příkazovém řádku.
   Poznámka: Je možné vybrat několik typů entit, které jsou uvedeny na příkazovém řádku.

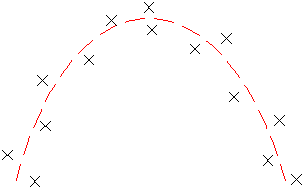

   Při vybírání entit v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasná přerušovaná parabola.

   Poznámka: Je nutné vybrat nejméně tři nekolineární body regrese.
5. Pokud jste vybrali objekt profilu, určete počáteční a koncové staničení v dialogu Zadat rozsah staničení.
6. Stisknutím klávesy Enter příkaz ukončíte.
7. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří parabola AutoCAD, nezachová si žádné vazby na regresní body.
8. Vytvořte parabolu AutoCAD:
   • Klepnutím na tlačítko vytvoříte parabolu a zachovejte data regrese. Data pak lze využít jako základ pro vytvoření více parabol.
   • Klepnutím na tlačítko vytvoříte parabolu, smažete data regrese a zavřete pohled Regresní data.
9. Podle potřeby převeďte parabolu AutoCAD na entitu trasy nebo profilu.

Tvorba paraboly AutoCAD podle optimálního proložení pomocí kliknutí na obrazovce

1. Jestliže vytváříte parabolu optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozí panel Kreslit rozevírací nabídku Optimální proloženíVytvořit optimálně proloženou parabolu.
3. V dialogu Optimálně proložená parabola vyberte Klepnutím na obrazovku.
4. Vyberte počáteční bod a alespoň dva další body.
   Poznámka: Pro výběr bodů můžete použít příkaz UCHOP nebo transparentní příkazy.

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasná přerušovaná parabola.

   Poznámka: Je nutné vybrat nejméně tři nekolineární body regrese.
5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří parabola AutoCAD, nezachová si žádné vazby na regresní body.
7. Vytvořte parabolu AutoCAD:
   • Klepnutím na tlačítko vytvoříte parabolu a zachovejte data regrese. Data pak lze využít jako základ pro vytvoření více parabol.
   • Klepnutím na tlačítko vytvoříte parabolu, smažete data regrese a zavřete pohled Regresní data.
8. Podle potřeby převeďte parabolu AutoCAD na entitu trasy nebo profilu.
