Vytváření úseček aplikace AutoCAD podle optimálního proložení

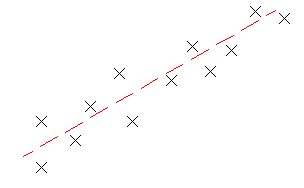

Vypočítá se křivka optimálně proložená body. Poté lze v dialogovém okně vyloučit kterékoliv ze stanovených bodů nebo vybrat průchozí bod.

Vytvoření úsečky aplikace AutoCAD podle optimálního proložení body aplikace AutoCAD Civil 3D

1. Jestliže vytváříte optimálně proložené úsečky pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozí, panel Kreslení, rozevírací nabídka Optimální proloženíVytvořit optimálně proloženou přímku.
3. V dialogu Optimálně proložená úsečka vyberte možnost Z bodů COGO.
4. Vyberte dva nebo více bodů. Zadejte G, pokud chcete vybrat skupinu bodů, nebo N, chcete-li zadat body podle čísel.

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasná přerušovaná čára.

5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka:

   Když se vytvoří úsečka AutoCAD, nezachová si žádné vazby na regresní body.

7. Vytvořte úsečku AutoCAD:
   • Klepnutím na tlačítko se vytvoří úsečka a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více úseček.
   • Klepnutím na tlačítko se vytvoří úsečka, smažou se data regrese a zavře se pohled Regresní data.
8. Podle potřeby převeďte úsečku AutoCAD na entitu trasy nebo profilu.

Tvorba úsečky aplikace AutoCAD podle optimálního proložení body aplikace AutoCAD

1. Jestliže vytváříte úsečky optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozí, panel Kreslit, rozevírací nabídka Optimální proloženíVytvořit optimálně proloženou přímku.
3. V dialogu Optimálně proložená úsečka vyberte Z bodů AutoCAD.
4. Vyberte dva nebo více bodů aplikace AutoCAD.

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasná přerušovaná čára.

5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka:

   Když se vytvoří úsečka AutoCAD, nezachová si žádné vazby na regresní body.

7. Vytvořte úsečku AutoCAD:
   • Klepnutím na tlačítko se vytvoří úsečka a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více úseček.
   • Klepnutím na tlačítko se vytvoří úsečka, smažou se data regrese a zavře se pohled Regresní data.
8. Podle potřeby převeďte úsečku AutoCAD na entitu trasy nebo profilu.

Tvorba úsečky aplikace AutoCAD podle optimálního proložení na základě existujících entit

1. Jestliže vytváříte úsečky optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozí, panel Kreslit, rozevírací nabídka Optimální proloženíVytvořit optimálně proloženou přímku.
3. V dialogu Optimálně proložená úsečka vyberte Z entit. Zadejte nastavení mozaiky a tolerance střední ordináty.
4. Vyberte jednu nebo více entit uvedených na příkazovém řádku.
   Poznámka: Je možné vybrat několik typů entit, které jsou uvedeny na příkazovém řádku.

   Při vybírání entit v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasná přerušovaná čára.

5. Pokud jste vybrali entitu profilu, určete počáteční a koncové staničení v dialogu Zadat rozsah staničení.
6. Stisknutím klávesy Enter příkaz ukončíte.
7. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří úsečka AutoCAD, nezachová si žádné vazby na regresní body.
8. Vytvořte úsečku AutoCAD:
   • Klepnutím na tlačítko se vytvoří úsečka a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více úseček.
   • Klepnutím na tlačítko se vytvoří úsečka, smažou se data regrese a zavře se pohled Regresní data.
9. Podle potřeby převeďte úsečku AutoCAD na entitu trasy nebo profilu.

Tvorba úsečky AutoCAD podle optimálního proložení s kliknutími na obrazovce

1. Jestliže vytváříte úsečky optimálního proložení pro profil, nastavte převýšení stylu pohledu profilu na hodnotu 1. Další informace naleznete v části Vytváření a úprava stylů zobrazení profilu.
2. Klikněte na kartu Výchozí panel Kreslit rozevírací nabídku Optimální proloženíVytvořit optimálně proloženou přímku.
3. V dialogu Optimálně proložená úsečka vyberte Klepnutím na obrazovku.
4. Vyberte počáteční bod a alespoň jeden další bod.
   Poznámka: Pro výběr bodů můžete použít příkaz UCHOP nebo transparentní příkazy.

   Při vybírání bodů v okně výkresu se označí každý bod regrese bílým X a v reálném čase se bude zobrazovat dočasná přerušovaná čára.

5. Stisknutím klávesy Enter příkaz ukončíte.
6. V okně Panoráma použijte pohled Regresní data k provedení změn bodů regrese.

   Když zvýrazníte řádek v pohledu Regresní data, odpovídající bod regrese v okně výkresu se zvýrazní červeně.

   Poznámka: Když se vytvoří úsečka AutoCAD, nezachová si žádné vazby na regresní body.
7. Vytvořte úsečku AutoCAD:
   • Klepnutím na tlačítko se vytvoří úsečka a zachovají se data regrese. Data pak lze využít jako základ pro vytvoření více úseček.
   • Klepnutím na tlačítko se vytvoří úsečka, smažou se data regrese a zavře se pohled Regresní data.
8. Podle potřeby převeďte úsečku AutoCAD na entitu trasy nebo profilu.
