Kóta nebo jiná míra, které přidáte do modelu, se stane parametrem modelu.

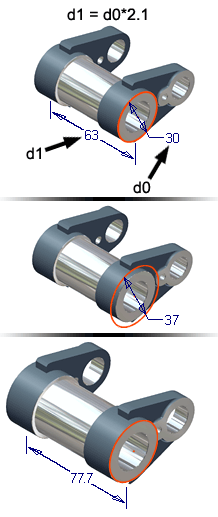

Parametry mohou definovat velikost a tvar konstrukčních prvků. Například můžete určit velikost desky jako Height = Width/2 pomocí rovnic , které určí vztahy mezi parametry.
Rozměry počítané rovnicí mají předponufx.
Můžete také definovat parametry, které uvedou kóty do souladu s funkčními požadavky. Například je možné definovat, aby plocha řezu součásti měla jisté rozměry a vydržela určité zatížení (Oblast = zatížení/pevnost_materiálu*koeficient_bezpečnosti). Je také možné propojit tabulku se součástí a řídit parametry pomocí buněk v tabulce. Parametry lze také exportovat do rozpisky a kusovníku.
Pomocí příkazu Parametry můžete zobrazit a upravit parametry v parametrické tabulce, vytvořit uživatelské parametry a připojit je k tabulce s hodnotami parametrů.
U existujících parametrů je možné změnit názvy, hodnoty nebo přidávat komentáře. Lze také definovat parametry uživatele pro použití v součásti.
Typy parametrů
Parametry modelu
Parametry modelu se vytvářejí automaticky při definování kót náčrtu nebo při vytváření prvku. Těmto parametrům jsou přiděleny výchozí názvy, například d0, d1, d2, které je ale možné nahradit výstižnějšími. Do textových polí můžete zadat výrazy, které definují názvy a hodnoty parametrů.
Pomocí obou typů parametrů je možné přiřadit hodnoty a vytvořit vztahy mezi prvky v modelu.
Uživatelské parametry
Můžete vytvořit uživatelské parametry, které jsou všeobecnější než parametry modelu a lze je použít pro zprostředkování funkčních požadavků. Uživatelské parametry lze také řídit tabulkou.
Uživatelské parametry jsou využity v rovnicích. Pokud používáte stejné parametry v mnoha součástech, například sílu nebo materiál, definujte tyto parametry v šablonách používaných k tvorbě souborů nových součástí.
Propojené parametry
Parametry lze definovat v tabulce aplikace Microsoft Excel a tu pak propojit se součástí. Můžete také vzájemně propojovat parametry z jakékoliv kombinace součásti. Součást je asociativně propojena s parametry exportovanými z příslušného typu souboru. Během připojování ze součásti můžete připojit exportované parametry.
Chcete-li použít exportované parametry z jednoho souboru do jiného, je možné použít soubor globálních parametrů součásti. Vytvořte soubor součásti, který obsahuje množinu hodnot, obvykle řízených strojírenskými rovnicemi. Soubor součásti nemusí obsahovat geometrii, ale měl by obsahovat náčrty, chcete-li je použít pro model skeletu nebo rozvržení.
Pomocí možnosti Odvozená součást lze ze souboru součásti s globálními parametry odvodit součásti pro extrahování parametrů. Stejný pracovní postup můžete také využít, když použijete tabulku místo souboru součásti. Exportované parametry lze odvodit v odvozených součástech.
Skeletové modely mohou také obsahovat odkazy na jiné skeletové modely.
Kromě souborů aplikace Excel lze jakýkoliv soubor součásti propojit s jiným souborem součásti. Tímto způsobem je umožněno sdílení parametrů mezi soubory součástí.
Parametry v iPrvcích
Když vytváříte iPrvek, můžete zvolit kóty náčrtu a parametry konstrukčního prvku jako parametry velikosti. Jsou-li parametry pojmenovány, jsou automaticky zahrnuty do iPrvku.
Typy dat v parametrech
Referenční parametry
- jako referenční rozměry,
- při používání odvozených součástí,
- pomocí připojených souborů parametrů,
- pomocí tabulkových iPrvků,
Parametry s více hodnotami
Parametr s více hodnotami má uložený seznam možných hodnot. Jako ostatní parametry, má však parametr s více hodnotami vždy pouze jednu hodnotu v jednom okamžiku. Parametr není automaticky uzamčen na jedné z hodnot v seznamu, ačkoliv je možné toho docílit pomocí pravidla iLogic.
Rovněž je možné přidat vlastní hodnotu jako alternativu k seznamu hodnot v parametru s více hodnotami. Uživatelské hodnoty se obvykle používají pouze dočasně.
Klíčové parametry
Klíčové parametry jsou parametry, které jsou určeny jako obzvláště důležité. Ke každému klíčovému parametru je možné vybrat volitelnou vlaječku a pak použít filtr zobrazení k zobrazení „krátkého seznamu“ těchto parametrů.
Tipy k tvorbě parametrů
Chcete-li, aby se součásti předvídatelně aktualizovaly, mějte na paměti tyto zásady:
- Přiřaďte parametrům smysluplné názvy.
- Výrazy nemohou být rekurzivní.
- Názvy parametrů nemohou obsahovat mezery, matematické značky ani speciální znaky.
- Pokud spojujete tabulku s parametry, nelze měnit její hodnoty nebo rovnice uvnitř aplikace Autodesk Inventor LT (je nutné ji otevřít a upravit v aplikaci MS Excel).
