Modellieren eines Flugzeugs

In dieser Übungslektion werden Sie mehr über Oberflächen des Typs "Bearbeitbares Poly" erfahren, während Sie ein Modell eines Jagdflugzeugs erstellen.

Es handelt sich um eine P-47 Thunderbolt der Republic Aviation Company, ein leistungsfähiges Jagdflugzeug, das von den Alliierten während des zweiten Weltkriegs in großen Stückzahlen eingesetzt wurde. Weitere Informationen zu Geschichte und Technik des Flugzeugs können über eine Internetsuche nach "P-47" in Erfahrung bringen.

Anmerkung: Im Gegensatz zu den unregelmäßigen Netzen im Lehrgang Verwenden von Fotos zum Modellieren von Fassaden verfügt das Netz, das Sie in diesem Lehrgang erstellen werden, durchgängig über quadratische Flächen. Obwohl wir nicht vorhaben, das Flugzeug zu verformen, sollten Sie diesen Netztyp auch dann erstellen, wenn Sie eine verformbare Figur modellieren.

Zielgruppe: Fortgeschrittene

Bearbeitungszeit: 5 bis 6　Stunden

Vorbereitung für diesen Lehrgang

• Wenn Sie die Lehrgangsdateien (MAX-Szenen und andere Medien) nicht bereits heruntergeladen haben, laden Sie sie jetzt herunter, und entpacken Sie sie in einen Projektordner namens \Autodesk 3ds Max 2015-Lehrgänge. Weitere Informationen finden Sie unter Speicherort der Lehrgangsdateien.
• Klicken Sie im Schnellzugriff-Werkzeugkasten auf (Projektordner), und legen Sie Autodesk 3ds Max 2015-Lehrgänge als aktuelles Projekt fest.


Hinweise zum Einrichten eines "virtuellen Studios"

Beim Erstellen eines neuen 3D-Modells ist es oft sinvoll, Referenz- oder "Blaupausen"-Bilder als Orientierungshilfe für die 3D-Geometrie einzurichten. In der Regel handelt es sich bei solchen Bildern um Pläne, die die Seiten- und Vorderansicht sowie die Draufsicht des zu modellierenden Objekts zeigen. Für diesen Lehrgang wurden die Bilder bereits für Sie eingerichtet:

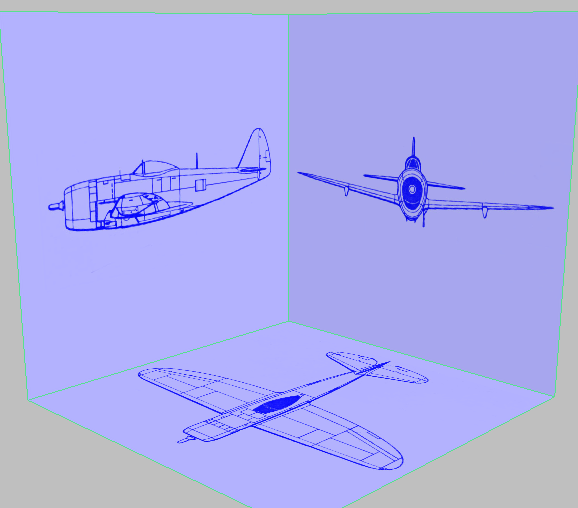

Virtuelles Studio für das P-47-Modell

Sie können solche Pläne beispielsweise im Internet finden, sie aus einem Buch oder der Anleitung eines Maßstabsmodells scannen oder eigenhändig zeichnen.

Anmerkung: Wenn Sie nicht bereits Erfahrung mit dem Material-Editor zum Einrichten von Textur-Mapping haben, finden Sie in den Lehrgängen zu Materialien und Mapping weitere Informationen.

Hier sind einige Hinweise zur Vorbereitung für die Verwendung in 3ds Max:

• Wenn Sie die Größe der Bilder ändern müssen, ändern Sie sie gemeinsam, damit die Maße in allen drei Bildern übereinstimmen.

  Viele Bildbearbeitungsprogramme verfügen über Hilfslinien oder Lineale, mit deren Hilfe Sie die Bilder auf einen gemeinsamen Mittelpunkt ausrichten und sicherstellen können, dass die Maße übereinstimmen.

• Ändern Sie Bilder in ein quadratisches Format um.

  Quadratische Bilder können für die Anwendung auf 3ds Max-Geometrie leichter ausgerichtet werden.

• Geben Sie den Bildern eine Farbe.

  Für diesen Lehrgang werden Blautöne verwendet, die nostalgische Erinnerungen an Blaupausen aus Papier wachrufen. Ein wichtigerer Grund ist jedoch, dass es in 3ds Max unmöglich ist, weiße Auswahlfelder vor einem weißen Hintergrund zu sehen.

In 3ds Max selbst können Sie im virtuellen Studio drei Ebenen einrichten. Für diesen Lehrgang verwenden wir interne Einheiten (1　interne Einheit entspricht 1　Zoll), und für die Referenzebenen die gleiche Pixelanzahl wie für die Blaupausen: 800 x 800.

Mappen Sie die Bilder folgendermaßen auf die Ebenen:

• Stellen Sie die Selbstillumination auf 100　Prozent ein.

  Wenn Ihre Szene Lichtquellen verwendet, werden die Blaupausen-Bilder immer sichtbar sein.

• Wählen Sie alle Ebenen aus, klicken Sie mit der rechten Maustaste und wählen "Objekteigenschaften". Aktivieren Sie im Dialogfeld "Objekteigenschaften" die Option "Rückseite ausblenden".

  Auf diese Weise ausgeblendet das Bild beim Betrachten des Modells durch eine der Ebenen hindurch nicht die Sicht.

• Deaktivieren Sie ebenfalls im Dialogfeld "Objekteigenschaften" die Option "Eingefrorenes grau anzeigen".

  Durch Einfrieren der Ebenen können Sie an dem Modell arbeiten, ohne versehentlich die Ebenen auszuwählen. Eingefrorene Objekte werden standardmäßig in Grau angezeigt: Durch Deaktivieren dieser Option können Sie die Ebenen einfrieren, aber trotzdem ihre Blaupausen-Bilder sehen.

• Frieren Sie die Ebenen ein.
• Stellen Sie für alle vier Ansichtsfenster den Anzeigemodus "Glatt+Glanzpunkte" (F3) ein.

Sie können jetzt mit dem Modellieren beginnen.
