Rollout "Globale Einstellungsparameter" (mental ray-Renderer)

Über die Parameter auf der Registerkarte "Globale Einsstellungsparameter" erhalten Sie eine High-level-Steuerung der Qualität der mental ray-Shader für weiche Schatten, Hochglanzreflexionen und Hochglanzrefraktionen. Mit diesen Steuerelementen können Sie die allgemeine Qualität des Renderings anpassen, ohne dabei einzelne Lichtquellen und Materialeinstellungen zu ändern. Im Allgemeinen vermindert ein niedriger Wert für einen globalen Tuning-Parameter die Renderzeit und ein höherer Wert erhöht die Renderzeit.

• Hauptwerkzeugkasten > (Rendern einrichten) > Renderausgabe einrichten > Bereich "Renderer" > Rollout "Globale Einstellungsparameter"
• Menü "Rendern" > Rendern einrichten > Renderausgabe einrichten > Gruppe "Renderer" > Rollout "Globale Einstellungsparameter"
  Anmerkung: Das Rollout "Globale Einstellungsparameter" wird nur angezeigt, wenn der mental ray-Renderer als aktiver Renderer eingestellt ist.

Warnung: Weil diese Parameter als Multiplikatoren agieren, führen gewisse Kombinationen aus globalen Tuning-Einstellungen und den Werten, die von ihnen geändert werden, zu unnützen Ergebnissen. Wenn z.　B. die Einstellung "Reflexion" "Glanz-Samples" für ein Arch & Design-Material 8 ist und Sie für "Hochglanzreflexionspräzision" als Wert 0,1 festlegen, beträgt der resultierende Wert für "Glanz-Samples" 0,8. Das entspricht der Einstellung 0, d.　h. Hochglanz wird deaktiviert und es werden Spiegelreflexionen produziert.

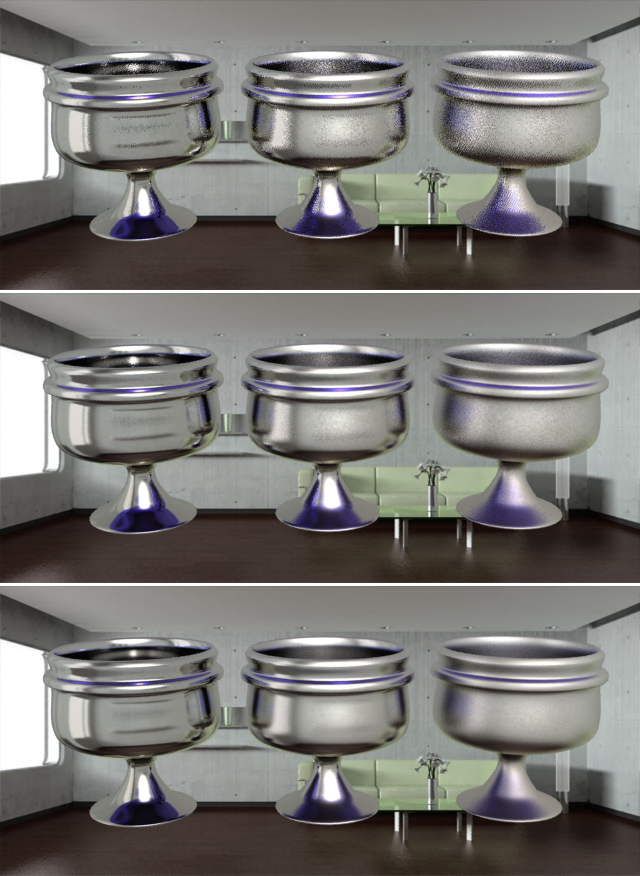

Ein Beispiel zur Verwendung dieser Steuerelemente finden Sie in der folgenden Abbildung, die drei separate Renderings enthält. In jedem Bild enthält jeder Becher ein Arch & Design-Material, das die Vorlage "Chrome" verwendet. Bei allen Einstellungen von "Chrome" handelt es sich um die Vorgaben. Nur die Einstellungen für "Reflexion" "Hochglanz" wurden auf 0,6, 0,4 und 0,2 geändert (von links nach rechts) und die Einstellungen "Reflexion" "Glanz-Samples" wurden alle auf 8 geändert. Für die Renderings wurde für "Hochglanzreflexionspräzision" 0,25, 1,0 und 5,0 eingestellt (von oben nach unten). Rendervoränge in der höchsten Qualität dauerten 15 Mal länger als in der niedrigsten Qualität.

"Hochglanzreflexionspräzision" wirkt sich auf alle Arch & Design-Materialien in der Szene aus.

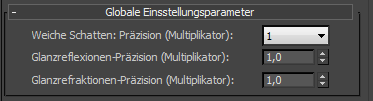

Benutzeroberfläche

Weiche Schatten-Präzision

Ein globaler Multiplikator für die Einstellung "Schatten-Samples" (oder eine Einstellung mit einem ähnlichen Namen, siehe Notiz weiter unten) bei der alle Lichtquellen weiche Schatten werfen. Dazu gehören alle fotometrischen Lichtquellen (Ziellicht, Freies Licht, mr-Himmelsportal) sowie mr-Sonne (Weichheit-Samples), mr-Flächenomni (Samples) und mr-Flächenspot (Samples). Üblicherweise sollte die Lichtquelle so eingestellt werden, dass sie, wenn möglich, Raytrace-Schatten wirft, obwohl in einigen Fällen auch Schatten-Maps möglich sind.

Mögliche Multiplikatorwerte sind 0,125, 0,25, 0,5, 1, 2, 4, 8 und 16.

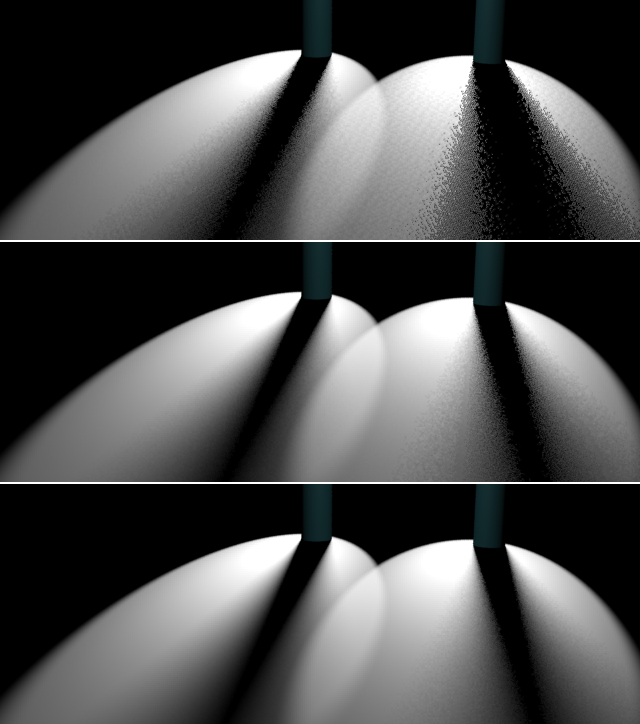

Die folgende Abbildung umfasst drei separate Renderings einer Szene mit zwei fotometrischen Spotlichts und zwei Zylindern. Beide Spotlichts verfügen über scheibenförmige Emitter mit dem Radius 10,0 und werfen Raytrace-Schatten, aber für das Beispiel auf der linken Seite wurde für "Schatten-Samples" 64 und für das Beispiel auf der rechten Seite wurde für "Schatten-Samples" 8 festgelegt. Von oben nach unten wurden die Szenen mit der Einstellung von 0,125, 1,0 und 4,0 für "Weiche Schatten-Präzision" gerendert.

"Weiche Schatten-Präzision" wirkt sich auf alle Lichtquellen in der Szene aus, die weiche Schatten werfen.

Anmerkung: Mit dieser Einstellung wird vorübergehend die Einstellung "Schatten-Samples" für jede Lichtquelle ausschließlich für Rendering-Zwecke angepasst. Die tatsächliche Einstellung wird dadurch nicht geändert. Wenn die Szene z. B. drei Lichtquellen enthält für die "Schatten-Samples" als 64, 32 und 8 festgelegt wurde und Sie für "Weiche Schatten-Präzision" 0,5 wählen, dann sind die resultierenden Werte bei Rendern 32, 16 und 4. Die ursprünglichen Materialeinstellungen bleiben jedoch intakt und werden für Renderingzwecke wiederhergestellt, wenn Sie für "Weiche Schatten-Präzision" wieder die Vorgabe 1,0 festlegen.

Das entsprechende Steuerelement im Fenster für gerenderte Bilder ist der Schieberegler Weiche Schatten-Präzision mit einer Ausnahme: Anders als beim Schieberegler werden bei der niedrigsten Einstellung weiche Schatten nicht deaktiviert.

Hochglanzreflexionspräzision

Steuert global die Qualität von Reflexionen.

"Hochglanzreflexionspräzision" bestimmt die Qualität der Reflexionen in allen Instanzen des Arch & Design-Materials und verbundener Materialien in der Szene. Der Wert wirkt für jedes Material als Multiplikator auf die Einstellung Glanz-Samples des Bereichs "Reflexion".

Anmerkung: Mit dieser Einstellung wird vorübergehend die Einstellung "Glanz-Samples" für jedes Material ausschließlich für Rendering-Zwecke angepasst. Die Materialien werden dadurch nicht geändert. Wenn die Szene z.　B. drei Arch & Design-Materialien mit den Einstellungen "Reflexion" "Glanz-Samples" von 32, 20 und 8 enthält und Sie für "Hochglanzreflexionspräzision" als Wert 0,5 einstellen, werden die resultierenden Werte, die fürs Rendern benutzt werden, 16, 10 und 4 sein. Die ursprünglichen Materialeinstellungen bleiben jedoch intakt und werden für Renderingzwecke wiederhergestellt, wenn Sie für "Hochglanzreflexionspräzision" wieder die Vorgabe 1,0 festlegen.

Das entsprechende Steuerelement im Fenster für gerenderte Bilder ist der Schieberegler Hochglanzreflexionspräzision mit einer Ausnahme: Anders als beim Schieberegler werden bei der niedrigsten Einstellung Reflexionen nicht deaktiviert.

Hochglanzrefraktionspräzision

Steuert global die Qualität von Refraktionen.

"Hochglanzrefraktionspräzision" bestimmt die Qualität der Refraktionen in allen Instanzen des Arch & Design-Materials und verbundener Materialien in der Szene. Der Wert wirkt für jedes Material als Multiplikator auf die Einstellung Glanz-Samples des Bereichs "Refraktion".

Anmerkung: Mit dieser Einstellung wird vorübergehend die Einstellung "Glanz-Samples" für jedes Material ausschließlich für Rendering-Zwecke angepasst. Die Materialien werden dadurch nicht geändert. Wenn die Szene z.　B. drei Arch & Design-Materialien mit den Einstellungen "Refraktion" "Glanz-Samples" von 32, 20 und 8 enthält und Sie für "Hochglanzrefraktionspräzision" als Wert 0,5 einstellen, werden die resultierenden Werte, die fürs Rendern benutzt werden, 16, 10 und 4 sein. Die ursprünglichen Materialeinstellungen bleiben jedoch intakt und werden für Renderingzwecke wiederhergestellt, wenn Sie für "Hochglanzrefraktionspräzision" wieder die Vorgabe 1,0 festlegen.

Das entsprechende Steuerelement im Fenster für gerenderte Bilder ist der Schieberegler Hochglanzrefraktionspräzision mit einer Ausnahme: Anders als beim Schieberegler werden bei der niedrigsten Einstellung Refraktionen nicht deaktiviert.
