12D ASCII-Datei importieren (Gruppe)

Mit dieser Option können Sie 12D Model-Daten in Civil View importieren.

Menü Civil View > Geometrie-Import > 12D ASCII-Datei > Gruppe 12D ASCII-Datei importieren
Civil View-Explorer > Gruppe Oben > Eintrag Civil View-Objekte > Mit der rechten Maustaste auf den Eintrag Importierte Objekte oder auf die darin enthaltenen Einträge Konturen, Oberflächen oder Punkte klicken. > Kontextmenü > Importieren (aus 12D ASCII) > 12d ASCII-Datei-Importgruppe

Das Dateiformat 12D ASCII ist das Standardformat für Import und Export der 12D Model^™-Software, einer Ziviltechnikanwendung der Firma 12D Solutions Pty Ltd. 12D-Dateien haben normalerweise die Dateierweiterung .12da.

Tipp: Sehen Sie sich zunächst Civil View - Globale Versatzwerte an, bevor Sie Daten aus 12D Model importieren.

Konzepte

Unterstützte 12D Model-Zeichenfolgentypen

Civil View unterstützt die folgenden 12D Model-Zeichenfolgentypen:

2D-Zeichenfolgen
3D-Zeichenfolgen
4D-Zeichenfolgen
Bogen-Zeichenfolgen
Kreis-Zeichenfolgen
Fläche-Zeichenfolgen
Objekt-Zeichenfolgen
Schnittstelle-Zeichenfolgen
Rohr-Zeichenfolgen
Polylinie Zeichenfolgen
Super-Zeichenfolgen
TINs

Civil View unterstützt die folgenden 12D Model-Zeichenfolgen nicht:

Ausrichtungs-Zeichenfolgen
Ablauf-Zeichenfolgen
Rohrleitung-Zeichenfolgen
Plot-Frames
Super-Ausrichtungs-Zeichenfolgen
Super-TINs
Textzeichenfolgen

12D Model-Texturattribute

12D verwendet Texturattribute, um zu ermitteln, welche Materialien bestimmten Bereichen einer TIN- oder Dreieckseinteilungs-Zeichenfolge zuzuweisen sind.

Die Texturattribute in 12D Modell bestehen aus einem alphanumerischen Code, der jedem Dreieck in einem TIN zugeordnet werden kann. Civil View kann diese Texturattribute lesen und die Art, wie diese Attribute interpretiert werden, wird in der benutzerdefiniertem Konfigurationsdatei civilview.cfg definiert. Die Konfigurationsdatei wird im Ordner /plugcfg abgelegt (es gibt eine Kopie dieses Ordners für alle Sprachen, die für 3ds Max Design verwendet werden).

Benutzeroberfläche

Öffnen

Klicken Sie, um ein Dateidialogfeld zu öffnen, und navigieren Sie zu der 12D ASCII-Datei, die Sie verwenden möchten.

Wichtige Hinweise

Um sicherzustellen, dass die Objektaktualisierung in Civil View funktioniert, sollten Sie doppelte oder leere Zeichenfolgenbeschriftungen in ihrer 12D Model-Datei vermeiden.
Benutzerdefinierte Attribute in 12D Model-Modellen und Zeichenfolgen werden ignoriert.
Verwaiste Zeichenfolgen, denen kein Modellname zugewiesen ist, werden ignoriert.
12D-Model-Zeichenfolgen mit Lücken werden als einzelne Konturobjekte mit mehreren Splines importiert.
Importieren Sie nur Zeichenfolgen, die zur Visualisierung verwendet werden sollen. Das Importieren von Zeichenfolgen, die Sie für Visualisierungszwecke nicht benötigen, verringert die Leistung von 3ds Max Design. Sie können später immer noch zusätzliche Zeichenfolgen importieren.
Alle in importierten 12D-Model-Zeichenfolgen gefundenen Nullebenen werden in die Ebene 0,000 umgewandelt.
Civil View merkt sich, welche 12D Model-Zeichenfolgen in welche Szene importiert wurden, sodass dieselbe Zeichenfolge nicht mehr als einmal importiert wird.

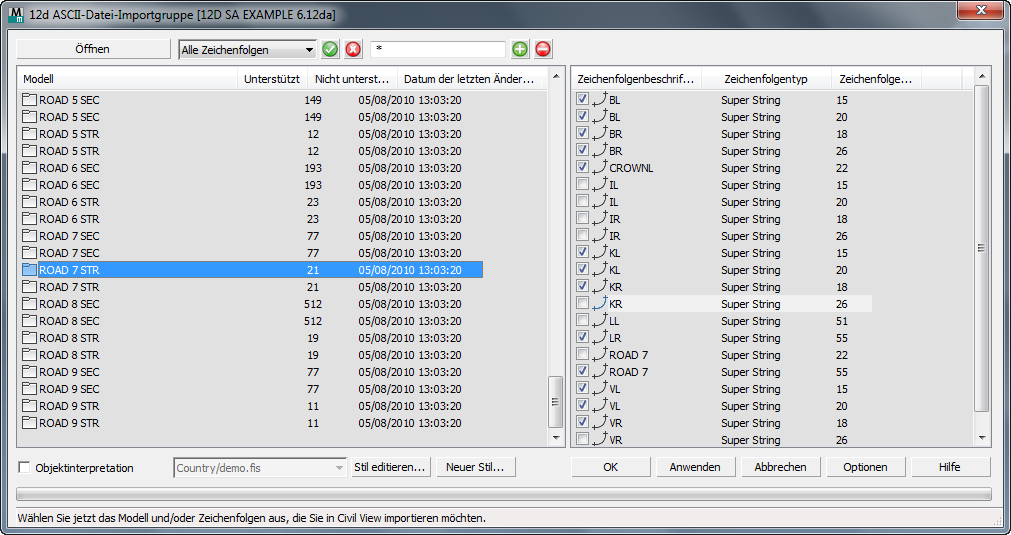

[Auswahloptionen]

Diese Gruppe von Steuerungen bietet Filteroptionen, mit denen Sie Teile eines oder mehrerer Modelle auswählen können.

[Dropdown-Liste Zeichenfolgetyp]: Wählen Sie entweder Alle Zeichenfolgen (Vorgabe) oder einen der besonderen Zeichenfolgentypen aus, die im aktiven Modell zur Verfügung stehen.
[Schaltfläche mit Häkchen]: Klicken Sie auf diese Schaltfläche, um die Zeichenfolgen auszuwählen, die der Auswahl aus der Dropdown-Liste entsprechen.
[Schaltfläche in Form eines X]: Klicken Sie auf diese Schaltfläche, um die Auswahl der ausgewählten Zeichenfolgen aufzuheben.
[Platzhalter-Feld]: Mit dieser Option können Sie die Zeichenfolgeauswahl einschränken, indem Sie einen Platzhalterausdruck eingeben. Vorgabe = * (alle auswählen).

Sie können auch mithilfe der Liste des Inhalts der Datei Zeichenfolgen einzeln auswählen, oder Sie klicken mit der rechten Maustaste auf die Liste, um ein Kontextmenü mit zusätzlichen Auswahloptionen anzuzeigen.

[Pluszeichen-Schaltfläche]: Klicken Sie auf diese Schaltfläche, um die Zeichenfolgen auszuwählen, die mit dem Platzhalterfeld übereinstimmen.
[Minuszeichen-Schaltfläche]: Klicken Sie auf diese Schaltfläche, um die Auswahl der Zeichenfolgen rückgängig zu machen, die mit dem Platzhalterfeld übereinstimmen.

[Modellliste]

Listet die Modelle in der 12D Model-Datei. Klicken Sie auf ein Modell, um es zu markieren. Sie können nur jeweils ein Modell markieren. Nichtsdestotrotz können Sie Zeichenfolgen aus mehreren Modellen auswählen, bevor Sie die Konfiguration in der Modelldatei-Importgruppe abschließen.

[Liste des Dateiinhalts]

Listet die Zeichenfolgen im ausgewählten Modell nach Beschriftung auf. Diese Liste enthält auch den Zeichenfolgentyp und die Anzahl der Punkte. Für Dreieckseinteilungszeichenfolgen wird ebenfalls die Anzahl der in jeder Zeichenfolge gefundenen Dreiecke angezeigt.

Einige Zeichenfolgenbeschriftungen in der Liste sind möglicherweise ausgeblendet. Dies kann aus verschiedenen Gründen passieren:

Die Zeichenfolge wurde bereits in die aktuelle Szene importiert.
Civil View prüft automatisch alle Zeichenfolgen- und Modellnamen anhand zuvor importierter Zeichenfolgen. Sind bereits identische Kombinationen aus Zeichenfolgenbeschriftung und Modellname in der aktuellen Szene enthalten, wird das entsprechende Listenelement in dieser Gruppe deaktiviert.
Der Zeichenfolgentyp wird nicht von Civil View unterstützt.

[Objektinterpretationssteuerungen]

Verwenden Sie diese Steuerungen, um einen Objektinterpretationsstil auszuwählen, der auf die importierten Zeichenfolgen angewendet werden soll.

Ein Objektinterpretationsstil verknüpft vordefinierte Civil View-Objekterstellungsstile mit Objekten, sobald diese importiert werden. Der Bereich an Stildefinitionen, die durch einen Objektinterpretationsstil referenziert werden können, umfasst Folgendes:

Stile für Sweeping-Objekte
Stile für Objektplatzierung
Straßenmarkierungsstile
Schienenobjektstile
Gebäudeobjektstile

Durch die Anwendung der Objektinterpretation werden viele Schritte, die für die Entwicklung von Visualisierungsmodellen aus Hoch-/Tiefbau-Konstruktionsdaten anfallen, überflüssig. Leitplanken, Straßenmarkierungen, Straßenmöblierung, Eisenbahngleise und Fahrzeuge können in einer Szene vollständig automatisch aus einer Bibliothek vordefinierter Stile platziert werden.

Wenn die Objektinterpretation nicht aktiviert ist, werden aus importierten 12D Model-Modelldateien erstellte Konturobjekte entsprechend einer Farbübereinstimmungstabelle in der Datei civilview.cfg koloriert, die im Lieferumfang von Civil View enthalten ist. Diese Datei kann angepasst werden und wird im Ordner \plugcfg gespeichert (es gibt eine Kopie dieses Ordners für alle Sprachen, die für 3ds Max Design verwendet werden).

Stil bearbeiten: Klicken Sie auf diese Schaltfläche, um den Objektinterpretationsstil-Editor zu öffnen, und laden Sie den ausgewählten vordefinierten Objektinterpretationsstil.
Neuer Stil: Klicken Sie auf diese Schaltfläche, um den Objektinterpretationsstil-Editor zu öffnen und mit der Erstellung eines neuen Objektinterpretationsstils zu beginnen.

Optionen: Klicken Sie auf diese Schaltfläche, um die Registerkarte Importoptionen der Gruppe Civil View-Einstellungen zu öffnen, auf der Sie verschiedene Geometrie-Importvorgaben festlegen können, wie z. B. den Winkelgrenzwert für Netzglättung.
Jedem Civil View-Objekt aus MX-Dreieckseinteilungsdaten wird ein primärer Vorgabematerialkanal zugewiesen, der beliebigen Dreiecken zugeordnet ist, deren Gruppierung aufgehoben wurde oder die anderweitig nicht identifiziert werden konnten. Der Vorgabematerialkanal für importierte Oberflächen wird auch in der Gruppe Civil View-Einstellungen definiert.
