DXF-Importgruppe

Mit dieser Option können Sie Daten aus mehreren DXF-Dateien gleichzeitig in Civil View importieren.

• Menü Civil View > Geometrie-Import > DXF-Dateien > DXF-Importgruppe
• Civil View-Explorer > Gruppe Oben > Eintrag Civil View-Objekte > Mit der rechten Maustaste auf den Eintrag Importierte Objekte oder auf den Eintrag Oberflächen in demselben Eintrag klicken. > Kontextmenü > Importieren (aus DXF) > DXF-Importgruppe

Die Option DXF-Importgruppe in Civil View erweitert die DXF-Importoptionen, die bereits in 3ds Max Design enthalten sind.

Das DXF-Format selbst ist nützlich zum Importieren von Daten aus Civil Design-Anwendungen, welche die Dateiformate GENIO, 12D ASCII oder LandXML nicht unterstützen.

Über die DXF-Standardimportfunktion in 3ds Max Design hinaus sind mit der DXF-Importgruppe von Civil View auch noch andere Dinge möglich:

• Automatische Materialzuweisung

  Civil View nimmt an, dass die DXF Dateien so organisiert sind, dass jede einen anderen Teil derselben Bodenoberfläche enthält, jedoch ein anderes Material verwendet.

• Automatische Oberflächenumkehrung
• Automatische Drahtfärbung
• Importieren von Stapeldateien

Tipp: Lesen Sie vor dem Importieren von DXF-Daten den Abschnitt Civil View - Globale Versatzwerte.

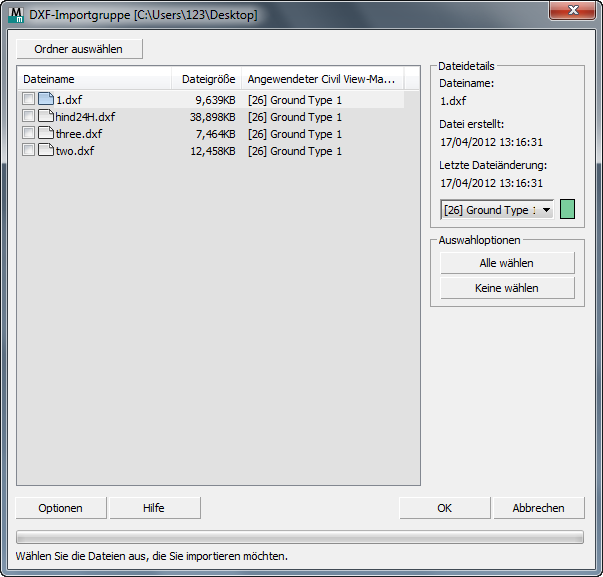

Benutzeroberfläche

Ordner auswählen

Öffnet ein Dialogfeld, in dem Sie den Ordner suchen können, der die DXF-Dateien enthält, die Sie verwenden möchten.

[Dateiliste]

Listet alle DXF Dateien im aktiven Verzeichnis auf. Außerdem wird die Größe jeder Datei in Kilobyte sowie der CivilViewSurfaces-Materialkanal, der jeder Datei zugeordnet ist, angezeigt (siehe unten).

Sie können eine einzelne Datei aus der Liste auswählen, indem Sie das entsprechende Kontrollkästchen aktivieren.

Gruppe DXF-Dateidetails

Zeigt Informationen zur aktuell markierten Datei an.

[Dropdown-Liste Materialkanal]

Zeigt das Untermaterial und die Drahtgitterfarbe, die der markierten DXF-Datei zugewiesen wurden. Die Untermaterialien sind Kanäle des CivilViewSurfaces-Material.

Die Untermaterialzuweisung wird standardmäßig, entsprechend der folgenden Konvention (Groß-/Kleinschreibung beachten), vom ersten Buchstaben des DXF-Dateinamens abgeleitet:

DXF-Dateiname beginnt mit...	Darstellen	Drahtgitterfarbe	Untermaterial
C	Fahrbahn	[50 50 75]	18 Asphalt
G	Boden	[50 125 50]	27 Boden Typ 2
W	Wasser	[65 65 160]	20 Wasser
H	Harter Bereich	[75 75 100]	22 Beton
F	Zyklusspur	[160 160 135]	19 roter Asphalt
(Andere)	Boden	(Zufall)	26 Boden Typ 1

Auf alle Oberflächen in einer DXF-Datei mit dem Namen Fahrbahn1.dxf wird beispielsweise der Materialkanal 18 (Asphalt) angewendet. Auf Oberflächen in einer DXF-Datei mit dem Namen Boden1.dxf wird der Materialkanal 27 Boden Typ 2 angewendet.

Verwenden Sie die Dropdown-Liste, um die Vorgabe-Untermaterialzuweisung zu ändern. Mit dem Farbmuster können Sie die Drahtgitterfarbe ändern.

Bereich Auswahloptionen

Select All

Klicken Sie darauf, um alle Dateien in der Liste auszuwählen.

Nichts auswählen

Klicken Sie darauf, um die Auswahl aller Dateien in der Liste aufzuheben.

Optionen

Klicken Sie auf diese Schaltfläche, um die Registerkarte Importoptionen der Gruppe Civil View-Einstellungen zu öffnen, auf der Sie verschiedene Geometrie-Importvorgaben festlegen können, wie z. B. den Winkelgrenzwert für Netzglättung.

Jedem Civil View-Objekt aus MX-Dreieckseinteilungsdaten wird ein primärer Vorgabematerialkanal zugewiesen, der beliebigen Dreiecken zugeordnet ist, deren Gruppierung aufgehoben wurde oder die anderweitig nicht identifiziert werden konnten. Der Vorgabematerialkanal für importierte Oberflächen wird ebenfalls in der Gruppe Civil View-Einstellungen definiert.
