Abhängigkeiten zeigen

Wenn Sie mit der Modifikatorgruppe arbeiten, aktiviert bzw. deaktiviert dieser Befehl die Markierung von Objekten anhand der derzeit ausgewählten Objekte.

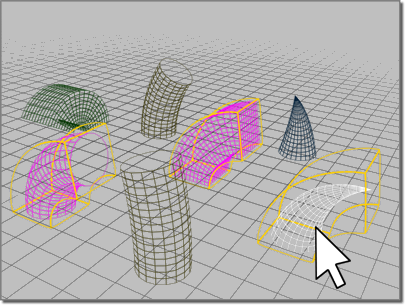

Wenn sowohl die Option "Abhängigkeiten zeigen" als auch die Modifikatorgruppe aktiviert ist, werden alle Objekte, die vom derzeit ausgewählten Objekt abhängig sind, magentafarben angezeigt. Davon betroffen sind Instanzen, Referenzen und gemeinsam genutzte Modifikatoren. Vorgabe = Deaktiviert.

Ähnliche Abhängigkeiten können Sie auch in der schematischen Ansicht sichtbar machen.

Prozeduren

So zeigen Sie Abhängigkeiten zwischen Objekten:

  1. Wählen Sie ein Objekt mit einer Modifikatorinstanz aus.
  2. Wählen Sie in der Modifikatorgruppe die Modifikator-Instanz im Modifikatorstapel aus.
  3. Wählen Sie "Ansichten" "Abhängigkeiten zeigen".

    Andere Objekte mit Instanzen desselben Modifikators werden in einer anderen Farbe angezeigt.

Beispiel: So verwenden Sie "Abhängigkeiten zeigen", wenn Sie eine Animation mit "Verknüpftes XForm" durchführen:

  1. Wählen Sie die Unterobjektgeometrie aus, die animiert werden soll, und wenden Sie den Modifikator "Verknüpftes XForm" an.
  2. Klicken Sie im Rollout "Parameter" auf "Steuerobjekt auswählen".
  3. Klicken Sie auf das Objekt, das als Steuerobjekt dienen soll. Wählen Sie ein Dummy-Objekt, wenn das Steuerobjekt beim endgültigen Rendern unsichtbar gemacht werden soll.
  4. Das gewählte Objekt ist jetzt als übergeordnetes Objekt an die Unterobjektauswahl gebunden, und sein Name wird im Rollout "Parameter" aufgeführt.
  5. Wählen Sie "Ansichten" "Abhängigkeiten zeigen", damit die Verknüpfung sichtbar wird, wenn das Steuerobjekt ausgewählt wird.
  6. Animieren Sie das Steuerobjekt mit einer beliebigen Transformation.

    Die Auswahl wird parallel zum Steuerobjekt animiert.
