Modifikator "Hülle"

Der Modifikator "Hülle" verleiht einem Objekt Festigkeit bzw. Dicke, indem er ihm einen zusätzlichen Flächensatz hinzufügt, der in die entgegengesetzte Richtung der vorhandenen Flächen zeigt, sowie Kanten, die an den Stellen, wo Flächen im ursprünglichen Objekt fehlen, die inneren mit den äußeren Oberflächen verbinden. Sie können Versatzabstände für die inneren und die äußeren Oberflächen angeben sowie Eigenschaften für Kanten, Material-IDs und Mapping-Typen für die Kanten.

• Modifikatorgruppe > Eine Auswahl treffen. > Modifikatoren-Liste > Objektraummodifikatoren > Hülle
• Menü "Standard": Treffen Sie eine Auswahl. > Menü "Modifikatoren" > Parameterverformung > Hülle
• Menü Erweitert: Treffen Sie eine Auswahl. > Menü "Modifikatoren" > Geometrie (parametrisch) > Hülle

Da der Modifikator "Hülle" über keine Unterobjekte verfügt, können Sie mithilfe der Auswahloptionen eine Flächenauswahl angeben, um den Stapel an andere Modifikatoren nach oben weiterzugeben. Beachten Sie, dass der Modifikator "Hülle" weder bestehende Unterobjektauswahlen erkennt noch solche Auswahlen innerhalb des Stapels nach oben weitergibt.

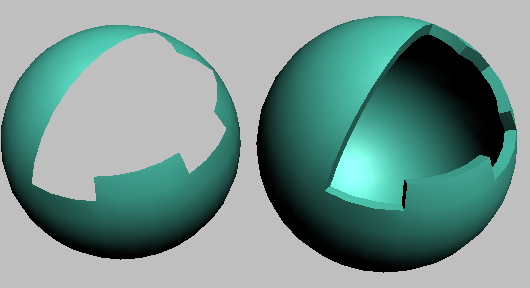

Links: Kugel mit teilweise entfernter Oberfläche

Rechts: Kugel mit angewendeter Hülle

Üblicherweise verwenden Sie den Modifikator "Hülle" für ein Objekt mit teilweise entfernter Oberfläche, wie zum Beispiel eine Kugel mit mehreren gelöschten Scheitelpunkten oder Flächen, wie oben dargestellt. Für ein optimales Ergebnis sollten die Original-Polygone nach außen weisen. Wenn ein Objekt keine Flächen mit mindestens einer freien Kante besitzt, werden mit "Hülle" keine Kanten erstellt.

Beispiele für die Verwendung von "Hülle"

Nachstehend finden Sie einige Beispiele für Modellierungsaufgaben, für die der Modifikator "Hülle" eingesetzt werden könnte:

• Ein Zeichner erstellt ein Kraftfahrzeug, einen Tank oder, wie in diesem Beispiel, einen Hubschrauber. Der Zeichner erstellt eine ausgefüllte äußere Hülle als Karosserie des Hubschraubers. Anschließend bricht der Zeichner das Modell auf. Er wählt Fensterbereiche aus und löst sie als neue Objekte aus. Genauso verfährt er mit den Bereichen für die Türen (die ebenfalls als neue Objekte ausgelöst werden). Nun verfügt der Zeichner über offene Objekte für die Karosserie, die Fenster und die Türen. Der Modellierer wendet eine Hülle auf den Körper an und stellt sie so ein, dass sie sowohl nach außen als auch nach Innen extruhiert wird, wobei der Betrag für die Extrusion nach innen größer ist als nach außen. Als Nächstes wird die Hülle auf die Fenster angewendet, wobei in diesem Fall die Extrusion nur nach innen erfolgt. Dann kopiert der Zeichner den Modifikator "Hülle" von der Karosserie auf die Türen und verringert die Extrusion der Türen nach außen geringfügig. Das Ergebnis ist ein fester Körper mit einem Inneren, an dem zusätzliche Modellierungen vorgenommen und Fenster und Türen eingesetzt werden können, die geringfügig dicker sind als die Hülle des Hubschraubers.
• Ein Designer erstellt ein Beispiel für ein Werkstück, das in einer Auflösungszeichnung dargestellt werden soll. Das kann ein Mobiltelefon, ein Motor, eine Maus, geformtes Glas oder Ähnliches sein. In diesem Beispiel wird ein Teil eines Mobiltelefons dargestellt. Wenn der Zeichner am Tastenbereich des Telefons arbeitet und dabei Details berücksichtigt, könnte er das Modell mit einem mitteldichten Netz erstellen, mit KonturZusammenführen die Formen für die Öffnungen erstellen, durch die die Tasten gesteckt werden, und anschließend diese Flächen löschen. Anschließend wendet der Zeichner den Modifikator "Hülle" an, gibt für "Segmente" die Option "2" an und aktiviert dann die Option "Kanten abschrägen", um dem Profil der Kanten der Öffnungen eine Kurve zuzuweisen. Anschließend wird der Modifikator "MeshSmooth" angewendet. Mit dem zusätzlichen Segment kann die Kurve für die Kanten gesteuert werden, und zwar an der Position, wo die äußere Oberfläche nach unten zu den Tastenöffnungen verläuft. Der Zeichner wechselt dann zurück zum Käfigbereich des Stapels und verfeinert die Details des Basisnetzes nach seinen Vorstellungen.
• Ein Zeichner erstellt eine futuristische Rüstung für eine Figur. Der Zeichner kopiert eine Auswahl von Polygonen aus dem Figurennetz auf ein neues Objekt, zum Beispiel die Polygone für den Arm. Der Zeichner löscht einige Flächen aus dem kopierten Arm und schneidet vielleicht einige Löcher aus. Anschließend weist er nacheinander die Modifikatoren "Hülle" und "MeshSmooth" zu, bis sich eine passende Rüstung ergibt.

Prozeduren

So verwenden Sie den Modifikator "Shell"

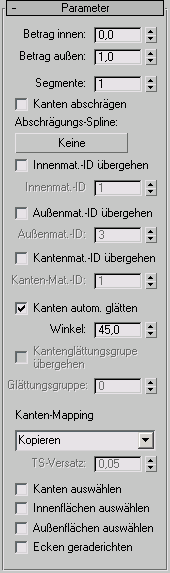

Benutzeroberfläche

Betrag innen/außen

Abstand in allgemeinen 3ds Max-Einheiten, mit dem die innere Oberfläche von ihrer ursprünglichen Position nach innen und die äußere Oberfläche nach außen verschoben wird. Vorgabe = 0,0/1,0.

Die Summe der beiden Betragseinstellungen ergibt die Dicke der Objekthülle sowie die Vorgabebreite der Kanten. Wenn Sie beide Werte auf 0 setzen, weist die daraus resultierende Hülle keine Dicke auf und stellt ein Objekt dar, für das eine zweiseitige Anzeige anzugeben ist.

Segmente

Die Anzahl der Unterteilungen über die einzelnen Kanten. Vorgabe = 1.

Ändern Sie diese Einstellung, wenn Sie an der Kante eine höhere Auflösung für spätere Modellierungen oder Modifikatoren benötigen.

Anmerkung: Wenn Sie einen Abschrägungs-Spline verwenden, wird diese Einstellung von den Eigenschaften des Spline überschrieben.

Kanten abschrägen

Ist diese Option aktiviert und wird ein Abschrägungs-Spline angegeben, verwendet 3ds Max den Spline zur Definition des Profils sowie zur Auflösung der Kanten. Vorgabe = Deaktiviert.

Verwenden Sie nach der Definition eines Abschrägungs-Splines die Option "Abgeschrägte Kanten", um zwischen flachen Kanten, deren Auflösung durch die Einstellung "Segmente" definiert wird, und einem durch den Abschrägungs-Spline definierten benutzerdefinierten Profil zu wechseln.

Abschrägungs-Spline

Klicken Sie auf diese Schaltfläche, und wählen Sie dann einen offenen Spline aus, um Form und Auflösung für die Kante zu definieren. Geschlossene Formen, wie Kreise und Sterne, können hierfür nicht verwendet werden.

Der ursprüngliche Spline ist eine Instanz des Abschrägungs-Spline, das heißt, die Form und die Eigenschaften des Spline spiegeln sich im Abschrägungs-Spline wieder. Für Scheitelpunkte, die sich nicht an Ecken befinden, können Sie die Kantenauflösung mit den Einstellungen im Rollout Interpolation ändern.

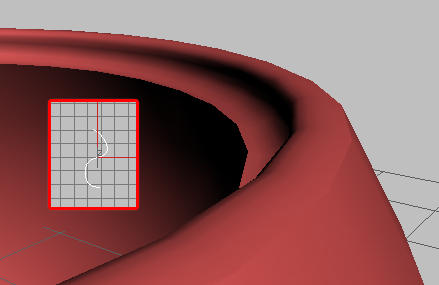

Ein Abschrägungs-Spline von oben und die sich ergebende Abschrägung

Tipp: Erstellen Sie für optimale Ergebnisse den Spline im Ansichtsfenster "Oben", und ziehen Sie ihn von oben nach unten. Der obere Punkt am Spline wird der Außenkante zugewiesen und der untere Punkt der Innenkante. Verschiebungen nach rechts verursachen Ausstülpungen nach außen am Kantenprofil und Verschiebungen nach links Ausstülpungen nach innen.

Innenmat.-ID überschreiben

Aktivieren Sie diese Option, um eine Material-ID für alle Innenflächen-Polygone anzugeben, die den Parameter "Innenmat.-ID" verwenden. Vorgabe = Deaktiviert.

Wenn Sie keine Material-ID angeben, wird für die Oberfläche dieselbe Material-ID verwendet wie für die Originalflächen.

Innenmat.-ID

Gibt die Material-ID für Innenflächen an. Ist nur verfügbar, wenn die Option "Innenmat.-ID überschreiben" aktiviert ist.

Außenmat.-ID überschreiben

Aktivieren Sie diese Option, um eine Material-ID für alle Außenflächen-Polygone anzugeben, die den Parameter "Außenmat.-ID" verwenden. Vorgabe = Deaktiviert.

Wenn Sie keine Material-ID angeben, wird für die Oberfläche dieselbe Material-ID verwendet wie für die Originalflächen.

Außenmat.-ID

Gibt die Material-ID für Außenflächen an. Ist nur verfügbar, wenn die Option "Außenmat.-ID überschreiben" aktiviert ist.

Kantenmat.-ID überschreiben

Aktivieren Sie diese Option, um eine Material-ID für alle neuen Polygone anzugeben, die den Parameter "Kantenmat.-ID" verwenden. Vorgabe = Deaktiviert.

Wenn Sie keine Material-ID angeben, wird für die Oberfläche dieselbe Material-ID verwendet wie für die Originalflächen, von denen die Kanten abgeleitet werden.

Kantenmat.-ID

Gibt die Material-ID für Kantenflächen an. Ist nur verfügbar, wenn die Option "Kantenmat.-ID überschreiben" aktiviert ist.

Kanten autom. glätten

Wendet automatisch eine winkelbasierte Glättung auf die Kantenflächen an, die den Parameter "Winkel" verwenden. Ist die Option deaktiviert, wird keine Glättung vorgenommen. Vorgabe = Aktiviert.

Mit dieser Option wird an den Schnittpunkten zwischen den Kantenflächen und den Außen-/Innenflächen keine Glättung vorgenommen.

Winkel

Gibt den maximalen Winkel zwischen Kantenflächen an, die mit der Funktion "Kanten autom. glätten" geglättet werden. Ist nur verfügbar, wenn die Option "Kanten autom. glätten" aktiviert ist. Vorgabe = 45,0.

Flächen, die in einem größeren Winkel zusammentreffen als hier angegeben, werden nicht geglättet.

Kantenglättungsgruppe überschreiben

Ermöglicht die Angabe einer Glättungsgruppe für die neuen Polygone, die die Einstellung "Glättungsgruppe" verwenden. Ist nur verfügbar, wenn die Option "Kanten autom. glätten" deaktiviert ist. Vorgabe = Deaktiviert.

Glättungsgruppe

Gibt die Glättungsgruppe für die Kantenpolygone an. Ist nur verfügbar, wenn die Option "Kantenglättungsgruppe überschreiben" aktiviert ist. Vorgabe = 0.

Wenn für "Glättungsgruppe" der Vorgabewert "0" angegeben ist, ist den Kantenpolygonen keine Glättungsgruppe zugewiesen. Um eine Glättungsgruppe anzugeben, geben Sie für den Wert eine Zahl zwischen 1 und 32 an.

Anmerkung: Wenn die Optionen "Kanten autom. glätten" und "Kantenglättungsgruppe überschreiben" beide deaktiviert sind, weist 3ds Max den Kantenpolygonen die Glättungsgruppe 31 zu.

Kanten-Mapping

Gibt den Textur-Mapping-Typ an, der auf die neuen Kanten angewendet wird. Wählen Sie aus der Dropdown-Liste einen Mapping-Typ aus.

• Kopieren Alle Kantenflächen verwenden die gleichen UVW-Koordinaten wie die ursprüngliche Fläche, von der sie abgeleitet sind.
• Keine Jeder Fläche einer Kante wird ein U-Wert von 0 und ein V-Wert von 1 zugewiesen. Das heißt, wenn ein Map zugewiesen wird, nehmen die Kanten die Farbe des oberen linken Pixels an.
• Reihe Die Kanten werden in einer fortlaufenden Reihe zugewiesen.
• Interpolieren Das Kanten-Mapping wird vom Mapping der angrenzenden Innen- und Außenflächen-Polygone interpoliert.

TV-Versatz

Legt den Abstand der Texturscheitelpunkte auf den Kanten fest. Ist nur für die Optionen "Reihe" und "Interpolieren" von "Kanten-Mapping" verfügbar. Vorgabe = 0,05.

Wird dieser Wert erhöht, wird das Textur-Map auf den Kanten-Polygonen häufiger wiederholt.

Kanten auswählen

Wählt die Kantenflächen aus. Diese Auswahl wird im Stapel nach oben an andere Modifikatoren weitergegeben. Vorgabe = Deaktiviert.

Innenflächen auswählen

Wählt die Innenflächen aus. Diese Auswahl wird im Stapel nach oben an andere Modifikatoren weitergegeben. Vorgabe = Deaktiviert.

Außenflächen auswählen

Wählt die Außenflächen aus. Diese Auswahl wird im Stapel nach oben an andere Modifikatoren weitergegeben. Vorgabe = Deaktiviert.

Ecken gerade richten

Passt die Eckscheitelpunkte so an, dass gerade Kanten beibehalten werden.

Wenn Sie den Modifikator "Hülle" auf ein unterteiltes Objekt mit geraden Kanten anwenden, wie z. B. einen Würfel mit 3x3x3 Segmenten, stellen Sie möglicherweise fest, dass sich die Eckscheitelpunkte nicht auf einer geraden Linke mit den anderen Eckscheitelpunkten befinden. Dadurch sehen die Kanten "ausgebeult" aus. Um dies zu beheben, aktivieren Sie die Option "Ecken gerade richten".

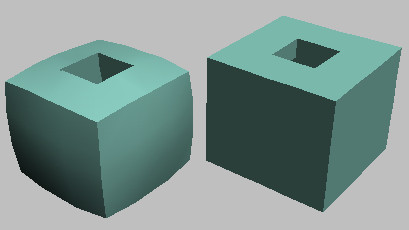

Würfel mit deaktivierter Option "Ecken gerade richten" (links) und mit aktivierter Option "Ecken gerade richten" (rechts)
