Simulation Composite Analysis benötigt bestimmte Materialparameter zur genauen Vorhersage der Lebensdauer der Verbundmaterialien.
Hier werden wir sehen, wie man ein neues Material mit Composite Material Manager erstellt und S-N-Daten definiert, um sie in einer progressiven Ermüdungsanalyse zu verwenden. Weitere Informationen zu Composite Material Manager und den erforderlichen S-N-Daten für eine Ermüdungsanalyse finden Sie im Benutzerhandbuch von Composite Material Manager(Registerkarte Unidirectional Fatigue und Registerkarte Woven Fatigue). Dieses Lernprogramm erfordert die Verwendung von AS4-PEEK (ein unidirektionales Material).
Das zu erstellende Material ist AS4_PEEK, seine Konstruktionskonstanten sind in der folgenden Tabelle definiert und es hat einen Faservolumenanteil von 0.61 [1].

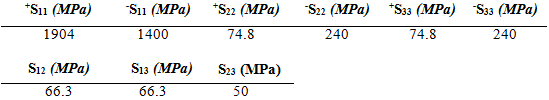

Die Festigkeiten des Materials sind unten festgelegt [1].
Die S-N-Testdaten für die Längslage werden unten mit einem Lastanteilwert von 0.1 und einer Frequenz von 10 Hz festgelegt.
| S (Pa) | Zyklen bis Ausfall | Frequenz (Hz) | Lastanteilwert | Winkel (°) | |
|---|---|---|---|---|---|
| 1.655E+09 | 6.056E+01 | 10 | 0.1 | 0.0 | |
| 1.197E+09 | 1.741E+03 | 10 | 0.1 | 0.0 | |
| 1.407E+09 | 2.520E+03 | 10 | 0.1 | 0.0 | |
| 1.219E+09 | 8.930E+03 | 10 | 0.1 | 0.0 | |
| 1.134E+09 | 1.481E+04 | 10 | 0.1 | 0.0 | |
| 9.822E+08 | 1.995E+04 | 10 | 0.1 | 0.0 | |
| 8.977E+08 | 3.886E+05 | 10 | 0.1 | 0.0 | |
| 8.977E+08 | 5.882E+05 | 10 | 0.1 | 0.0 |
Die S-N-Testdaten für die Längslage werden unten mit einem Lastanteilwert von 0.1 und einer Frequenz von 10 Hz festgelegt [1].
| S (Pa) | Zyklen bis Ausfall | Frequenz (Hz) | Lastanteilwert | Winkel (°) | |
|---|---|---|---|---|---|
| 3.247E+08 | 9.554E+02 | 10 | 0.1 | 10 | |
| 3.026E+08 | 1.614E+05 | 10 | 0.1 | 10 | |
| 2.772E+08 | 3.348E+05 | 10 | 0.1 | 10 | |
| 2.539E+08 | 1.982E+06 | 10 | 0.1 | 10 | |
| 1.170E+08 | 1.476E+03 | 10 | 0.1 | 30 | |
| 1.130E+08 | 6.203E+04 | 10 | 0.1 | 30 | |
| 1.000E+08 | 7.961E+05 | 10 | 0.1 | 30 | |
| 9.153E+07 | 2.122E+03 | 10 | 0.1 | 45 | |
| 8.679E+07 | 6.485E+04 | 10 | 0.1 | 45 | |
| 8.230E+07 | 4.821E+05 | 10 | 0.1 | 45 | |
| 7.943E+07 | 4.702E+04 | 10 | 0.1 | 60 | |
| 7.017E+07 | 1.143E+05 | 10 | 0.1 | 60 | |
| 7.017E+07 | 1.683E+05 | 10 | 0.1 | 60 | |
| 6.793E+07 | 4.384E+03 | 10 | 0.1 | 90 | |
| 6.113E+07 | 7.232E+04 | 10 | 0.1 | 90 | |
| 5.311E+07 | 1.399E+05 | 10 | 0.1 | 90 | |
| 4.951E+07 | 1.531E+06 | 10 | 0.1 | 90 |
