Eine effiziente Überprüfung von Zeichnungen und Änderungen ist bei den einzelnen Planungs-, Entwicklungs- und Konstruktionsphasen eines Projekts sehr wichtig. Mit der Funktion Zeichnungsvergleich können verschiedene Versionen einer Zeichnung schnell und einfach visuell verglichen und vorgeschlagene Änderungen geprüft werden.
Im Rahmen eines typischen Projekts sind mehrere Überprüfungen erforderlich, wenn Sie neue Zeichnungen erstellen und zusätzliche Informationen hinzufügen. Mit der Funktion Zeichnungsvergleich können Überprüfungszeichnungen mit Projektzeichnungen verglichen werden. Neben AutoCAD Architecture können Sie mit der Funktion Zeichnungsvergleich auch Zeichnungen aus AutoCAD
, Revit MEP, Revit Architecture und Revit Structure vergleichen. Die ursprünglichen Zeichnungen sind die Projektzeichnungen. Die überarbeiteten und zur Auswertung bereiten Zeichnungen werden als Überprüfungszeichnungen bezeichnet.
Der Prozess ähnelt dem früheren Vergleichen von Zeichnungen, die auf Transparentpapier oder Mylar-Bögen erstellt und dann über die ursprünglichen Projektzeichnungen gelegt wurden. Die Funktion Zeichnungsvergleich zeigt sowohl informative Daten zu den Objekten in der Zeichnung als auch grafische Änderungen auf dem Zeichnungsbildschirm an.

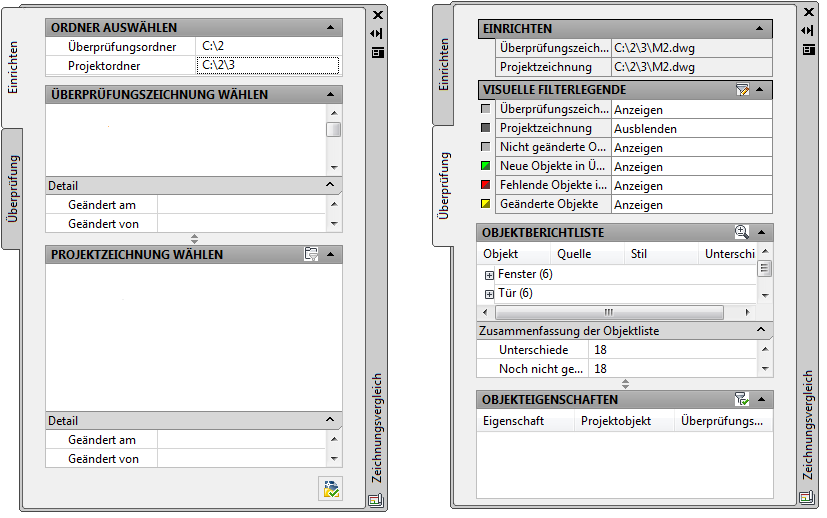

Auf der Registerkarte Einrichten der Palette Zeichnungsvergleich wählen Sie die Überprüfungszeichnungen aus und vergleichen sie mit den entsprechenden Projektzeichnungen. Nach dem Vergleich können Sie die Ergebnisse auf der Registerkarte Überprüfung der Palette Zeichnungsvergleich und im Zeichnungsbereich anzeigen.
Die Funktion Zeichnungsvergleich erkennt die geänderten, hinzugefügten oder entfernten Objekte in Überprüfungszeichnungen. Anhand des Status der Objekte (geändert, neu oder gelöscht) werden Farben zugewiesen, und eine Liste von Änderungen wird generiert.
Palette Zeichnungsvergleich

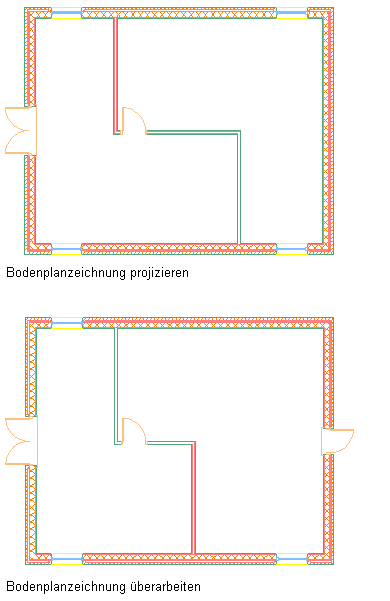

Im folgenden Beispiel wurde ein einfacher Grundriss geändert, um zu demonstrieren, welche Informationen die Funktion Zeichnungsvergleich während einer Vergleichssitzung anzeigt. Aus der Überprüfungszeichnung ist ersichtlich, dass in der Projektzeichnung das untere vertikale Innenwandsegment nach links verschoben wurde (wodurch das horizontale Innenwandsegment verkürzt wurde), dem rechten Außenwandsegment eine Tür nach außen hinzugefügt wurde und ein Fenster aus dem oberen Außenwandsegment entfernt wurde.

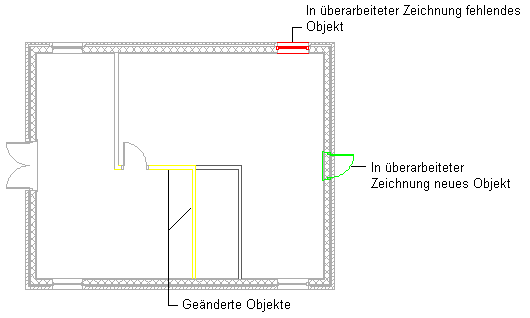

Beim Vergleich der Zeichnungen werden die Änderungen abhängig von ihrer Art farblich gekennzeichnet.

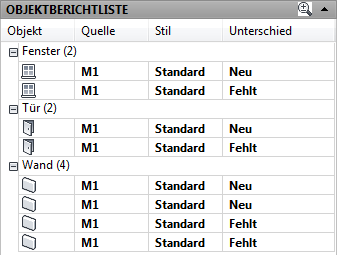

Information zu Änderungen werden außerdem in der Objektberichtliste auf der Registerkarte Überprüfung angezeigt.
Dateiorganisation für den Zeichnungsvergleich
Die Funktion zur Zeichnungsverwaltung in AutoCAD Architecture-Projekten bietet automatisierte Werkzeuge zum Verwalten, Anzeigen und Konstruieren eines Gebäudes. Es ist zwar nicht unbedingt notwendig, dass die Zeichnungen zu einem strukturierten Projekt gehören, die Funktion Zeichnungsvergleich funktioniert jedoch so am besten. In einer Projektumgebung erkennt die Funktion Zeichnungsvergleich die Autodesk-Projektinformationsdatei (APJ), die eine Reihe von Zeichnungsdateien als Projekt identifiziert. Verschiedene Mitglieder eines Teams haben Zugriff auf Projekt- und Überprüfungszeichnungen in Ordnern oberster Ebene eines Projekts und können diese freigeben, umleiten und überprüfen.
Wenn Sie nicht mit einem strukturierten, mithilfe von AutoCAD Architecture angelegten Projekt arbeiten, legen Sie die ursprünglichen Zeichnungen in Projektordnern und die geänderten zur Überprüfung bereiten Zeichnungen in Überprüfungsordnern ab. Alle Projektzeichnungen müssen sich im selben Ordner der obersten Ebene befinden, damit der Vergleich in dem richtigen Kontext durchgeführt werden kann. Sie geben diese Quellordner sowohl für Projekt- als auch für Überprüfungsordner an, wenn Sie mit dem Zeichnungsvergleich beginnen. Ihre Zeichnungen sind möglicherweise wie folgt lose als Pläne, Ansichten und Schnitte organisiert:
Allgemeine Richtlinien für den Vergleich von Zeichnungen
Die Funktion Zeichnungsvergleich kann nur für den Modellbereich verwendet werden. Wenn eine für den Vergleich ausgewählte Zeichnung im Papierbereich gespeichert wurde, wechselt die Funktion Zeichnungsvergleich automatisch in den Modellbereich. Da sich der Inhalt von Plänen ausschließlich auf den Papierbereich bezieht, zeigt die Funktion Zeichnungsvergleich im Fensterausschnitt Projektzeichnung wählen in der Liste der Projektzeichnungen keine Pläne an.
Mithilfe des Zeichnungsvergleichs wird eine Momentaufnahme des Zeichnungsstatus erstellt. Wenn Sie während einer laufenden Überprüfung Änderungen an beispielsweise den Projektobjekten oder dem Beschriftungsmaßstab vornehmen, werden die Ergebnisse dieser Änderungen erst nach einem erneuten Vergleich angezeigt.
Während einer Zeichnungsvergleichssitzung ist die Projektzeichnung am Bildschirm geöffnet und wird von der abgeblendeten Überprüfungszeichnung überlagert. Alle Änderungen, die Sie vornehmen, erfolgen in der Projektzeichnung. Sie können Ihre Änderungen in der Projektzeichnung speichern, jedoch keine Überprüfungszeichnungen mit Projektzeichnungen zusammenführen oder Überprüfungszeichnungen ändern.
Die Funktion Zeichnungsvergleich ist kein Integrationswerkzeug. Wenn der Vorgang des Zeichnungsvergleichs abgeschlossen ist und Unterschiede zwischen den Zeichnungen zusammengestellt wurden, werden die Überprüfungszeichnungen nicht automatisch in das Projekt integriert. Sie müssen die Überprüfungszeichnungen und alle dazugehörigen Dateien (beispielsweise XRef- und Bilddateien) manuell an den entsprechenden Positionen integrieren bzw. sie kopieren.
