In dieser Übung erstellen Sie die Geometrie für eine weitere Zu- und Ausfahrtsstraße, die sich dynamisch gegenüber dem Kreisverkehr und der angegebenen Mittellinienachse verhält.
Auswählen der Zu- und Ausfahrtsstraße
- Öffnen Sie die Datei Roundabout-Approach-Add.dwg im Ordner der Zeichnungen für Übungslektionen.
- Klicken Sie auf Registerkarte

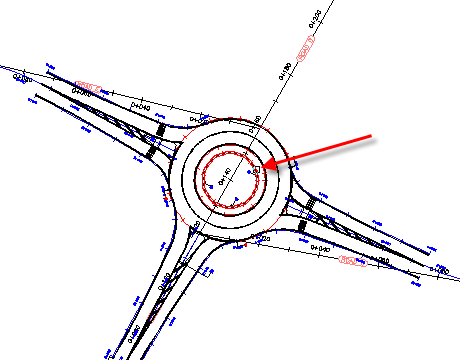

. - Klicken Sie auf die Achse Roundabout_ISLAND.

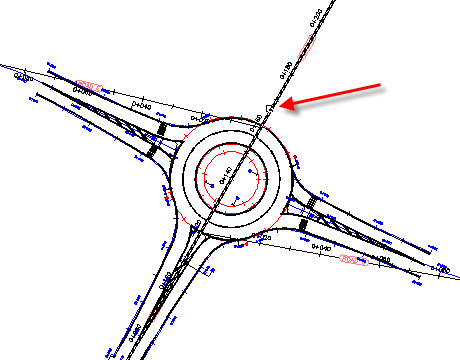

- Klicken Sie auf die Straße D, die sich an der Nordseite des Kreisverkehrs befindet.
Wenn Sie den Kreisverkehr in Übung 1: Erstellen eines Kreisverkehrs erstellt haben, wurde die Straße D als Zu- und Ausfahrtsstraße ausgewählt, aber nur ihr südliches Ende wurde dem Kreisverkehr hinzugefügt. Wenn eine Achse durch den Mittelpunkt eines Kreisverkehrs verläuft, wird nur das Achsende, auf das Sie klicken, als Zu- und Ausfahrtsstraße hinzugefügt. In dieser Übung fügen Sie das andere Ende dem Kreisverkehr hinzu.
- Drücken Sie die EINGABETASTE.
Das Dialogfeld Kreisverkehrsplatz erstellen - Zu- und Ausfahrtsstraßen wird aufgerufen. Verwenden Sie dieses Dialogfeld, um die Geometrie- und Achseigenschaften der Straßen festzulegen, die sich am Kreisverkehr treffen.
Angeben von Parametern für Zu- und Ausfahrtsstraßen
- Wählen Sie im Dialogfeld Kreisverkehrsplatz erstellen - Zu- und Ausfahrtsstraßen unter Vordefinierte Parameter für den Import RG = 20.
Wenn Sie diese Einstellung ändern, werden die Zu- und Ausfahrtsstraßenparameter mit den voreingestellten Werten gefüllt. In Übung 4: Festlegen von Kreisverkehrentwurfsstandards und Vorgaben erfahren Sie, wie Sie diese Werte ändern und für eine spätere Verwendung speichern.
- Ändern·Sie·unter Zu- und Ausfahrtsstraßenparameter·die·Zufahrtslänge in 75.
- Geben Sie die folgenden Achsparameter an:
- Achsstil: Roundabout - Approach Road
- Achslayer: 0
- Präfix für Achsname: Approach_SN
- Achsbeschriftungssatz: Kreisverkehr - Zu- und Ausfahrtsstraße
- Klicken Sie unten im Dialogfeld auf Weiter.
Angeben der Insel-Parameter
- Wählen Sie unter Vordefinierte Parameter für den Import RG = 20 aus.
- Klicken Sie unten im Dialogfeld auf Weiter.
Prüfen der Kreisverkehrkomponenten
- Klicken Sie auf Fertigstellen.

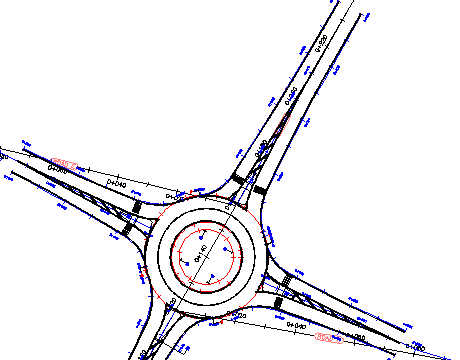

Die Zu- und Ausfahrtsstraße wird in der Zeichnung angezeigt.
- Erweitern Sie im Projektbrowser auf der Registerkarte Übersicht die Sammlung
Achsen. Die Achsen, die das Präfix Approach_SN (1) aufweisen, wurden während dieser Übung automatisch erstellt.
Bestätigen Sie auf der Seite Markierungen und Zeichen die Standardwerte.
Eine Fortsetzung dieser Übungslektion finden Sie unter Übung 3: Hinzufügen eines Bypasses zu einem Kreisverkehr.
