Anhand einer Reihe von Factory-Tools können Sie den geometrischen Inhalt und Parameter für Stationen, die anfängliche Produktdefinition und die anfängliche Routing-Definition angeben.

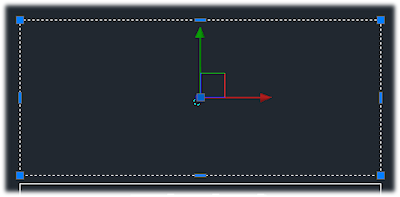

Eine Station ist ein Bereich, in dem ein Herstellungsprozess auf ein Material oder eine Komponente angewandt wird, um ein Produkt zu erstellen. Stationseigenschaften bieten eine Möglichkeit zum Zuweisen von Kosten für die Einrichtung und den Betrieb der Station. Die Eigenschaften wirken sich auf die Analyseergebnisse aus. Eine Station wird anhand von Zeichnungsgeometrie definiert und kann je nach Bedarf einfach oder komplex sein. Das wird im Folgenden erläutert:
Ein Produkt kann aus einem einzelnen Bauteil oder einer Baugruppe bestehen, die als Ausgabe des Herstellungsprozesses gefertigt werden. Produkte können in anderen Produkten verschachtelt werden. So kann z. B. eine Unterbaugruppe (Sa1) Teil einer größeren endgültigen Baugruppe (Lg1) und eines eigenständigen Produkts sein.
Routings stellen die Transport zwischen Herstellungsstationen dar. Die Routen zwischen den Stationen werden als gerade Linien mit Pfeilspitzen angezeigt und geben die Entfernung zwischen den Stationsverbindungen an. Die Pfeilspitzen geben die Flussrichtung des Produkts zwischen den Stationen an, nicht den physischen Pfad. Die Routing-Linien geben die geschätzten Entfernungen für Analysezwecke an.
Im Materialfluss-Browser werden Routings als Aufträge angezeigt, die aus einem oder mehreren Vorgängen bestehen. Jeder Vorgang ist an eine Station gebunden. Beispielsweise wird ein Schweißvorgang als Vorgang: Schweißen identifiziert. Je nachdem, wie Sie die Stationen definiert haben, kann es sich um einen einfachen oder einen komplexen Vorgang handeln.
Wie bei allen Entwürfen kann es vorkommen, dass Sie Daten durch Importieren oder Exportieren bereitstellen müssen. Factory-Daten, Parameter in Form von Tabellenkalkulationsdateien, können importiert oder exportiert werden, sodass sie geändert oder an andere Benutzer bereitgestellt werden können. Beachten Sie, dass dies nur für Parameter gilt. Die Geometrie wird nicht importiert bzw. exportiert.
