Transportanalyseindikatoren - Referenz

Transportanalyseindikatoren - Referenz

Transportindikatoren zeigen die Ergebnisse einer Transportanalyse an. Zwei Anzeigen, Transportkosten und Gesamtkosten, bieten optisches Feedback zum Layout. Darüber hinaus werden in zwei Ableseindikatoren die Gesamtfahrzeit und der Gesamtfahrweg aufgelistet.

Zugriff:

Multifunktionsleiste: Registerkarte Factory > Gruppe Analyse > Transport .

Transportindikatoren

	Transportkosten Zeigt die Transportkosten basierend auf der Auswahl an. Positionieren Sie Stationen neu, um die Analyseergebnisse zu ändern. Die Transportkosten werden aus verschiedenen Variablen berechnet, die in den Factory-Optionen definiert sind.
	Transportkosteneinstellungen Mit diesen Einstellungen können Sie die Bereiche identifizieren, in denen die Transportkosten voraussichtlich höher sind. Die Bauteil-Menge bezieht sich auf die Anzahl der Bauteile, die sich entlang des Pfads bewegen. Die Bauteil-Menge × Verteilung bezieht sich auf die Anzahl der Bauteile, die sich entlang eines Pfadsegements bewegen, angepasst für die Länge des Segments. Die Transportkosten beziehen sich auf die Transportkosten für jedes Segment, das mit einer Station verbunden ist. Das Intensitätsverhältnis passt die Anzahl der Stationen an, die mit der Farbleiste markiert sind.
	Gesamtkosten Stellt die Transportkosten + Fertigungskosten für die Auswahl grafisch dar.
	Gesamtfahrtzeit Die Gesamtzeit, die für Transportpfade in der Auswahl verwendet wird.
	Gesamtfahrtweg Der Gesamtweg für alle Transportpfade der Auswahl.

Analysemarkierungen und Verbindungslinien

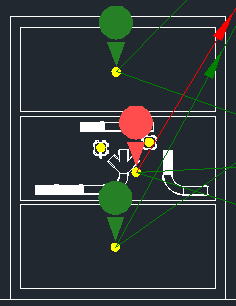

Markierungen	Markierungen bezeichnen die Stationsintensität. Nummerierte rote Markierungen weisen auf Stationen mit hoher Intensität oder hohem Materialfluss hin. Markierungen sind nützlich bei der raschen Visualisierung der Stationen, bei denen Verbesserungsmöglichkeiten zur Senkung der Transportkosten bestehen.
Verbindungslinien	Verbindungslinien bezeichnen Pfade zwischen den Stationen und geben keine Anforderungen für Gänge oder Bahnen an. Die Linien werden rot oder grün dargestellt. Die roten Linien kennzeichnen Pfade mit hoher Intensität oder hohem Materialfluss. Damit können Bereiche abgegrenzt werden, bei denen Verbesserungsmöglichkeiten mit Auswirkungen auf die Transportkosten bestehen.

Befehle im Kontextmenü

Auftrag auswählen	Dient zum Auswählen eines anderen Auftrags und Aktualisieren der Ergebnisse für die neue Auswahl.
Indikatoren	Die Flyout-Liste zeigt die verfügbaren Indikatoren an. Klicken Sie auf einen der Indikatoren, um ihn den angezeigten Ergebnissen hinzuzufügen oder daraus zu entfernen. Ein Häkchen gibt an, dass der Indikator angezeigt wird.
Indikatoren schließen	Wird nur angezeigt, wenn dem Befehls-Navigator Stationsindikatoren hinzugefügt wurden. Klicken Sie mit der rechten Maustaste auf den Befehls-Navigator und wählen Sie Indikator schließen > Indikatorname, um den Indikator aus dem Befehls-Navigator zu entfernen.
