So ändern Sie die Durchlasslösung

Ändern Sie die Einstellungen der Durchlasslösung, beispielsweise Anzahl, Form und Material der Rohrabschnitte sowie n-Werte von Manning, Zulaufkonfiguration und Stauwasserbedingungen.

Anmerkung: Um die Platzierung, Länge oder Größe eines Durchlasses zu ändern, verwenden Sie Gizmos und Griffe im Modell.

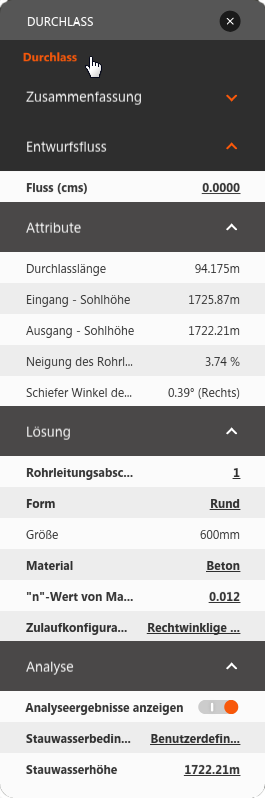

1. Klicken Sie auf den Durchlass, um die zugehörige Objektkarte anzuzeigen.
2. Klicken Sie mit der rechten Maustaste auf den Durchlass, und wählen Sie Bearbeiten. Stattdessen können Sie auch aus der Leiste mit Dienstprogrammen auswählen, um den Bearbeitungsmodus aufzurufen.
3. Klicken Sie auf ein bearbeitbares Feld im Abschnitt Analyse und Lösung, um einen Wert zu ändern.

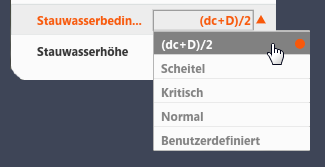

Entwurfsfluss: Der Wert Fluss gilt für manuell platzierte Durchlässe, bei denen sich keine Wasserscheide in der Nähe befindet. Wenn sich der Durchlass bei einer Wasserscheide befindet, wird der entsprechende Wert von Spitzenabfluss verwendet. Vorgabewerte von 7 cfs oder 0.25 cms werden für die Größenänderung eines Durchlasses verwendet, wenn keine Daten für den Fluss verfügbar sind. Attribute: Passen Sie Durchlasslänge und Sohlhöhen mithilfe von Gizmos und Griffen im Modell an. Der Wert für Schiefer Winkel des Rohrleitungsabschnitts gibt den tatsächlichen Winkel an. In den meisten Fällen darf der Winkel 45 % nicht überschreiten. Lösung: Wechseln Sie in den Bearbeitungsmodus, um Werte für Lösung zu bearbeiten. Klicken Sie in ein Feld, um Optionen anzuzeigen und Werte zu bearbeiten. Rohrleitungsabschnitte: (mindestens) 1 oder 2 Form: Quader oder Rund Größe: (zunächst von Daten für Fluss festgelegt; die Größe kann mithilfe des Griffs im Ansichtsbereich geändert werden) Material: Beton oder Metall n-Wert von Manning: 0.012 für Beton; 0.024 für Wellblech Zulaufkonfiguration: quadratisch oder rechteckig. Die Zulaufkonfigurationen entsprechen einer Auswahl von FHWA (Federal Highway Administration) in HDS-5, Tabelle A, Inlet Configurations (Zulaufkonfigurationen). Analyse: Stauwasserbedingungen: Die vorgabemäßigen Bedingungen verwenden den von FHWA empfohlenen Wert (dc+D)/2 oder den Durchschnittswert der kritischen Tiefe von Durchlässen sowie den Durchmesser bzw. die Höhe des Durchlasses. Klicken Sie auf die vorgabemäßige Bedingung, um weitere Optionen auszuwählen:
